مقدمهای بر ماژول ورودی آنالوگ زیمنس و اهمیت نگهداری آن
در دنیای اتوماسیون صنعتی پیشرفته، تجهیزات کنترلی قلب تپنده خطوط تولید به شمار میروند. سیستمهای کنترل منطقی برنامهپذیر (PLC) نقش بسیار حیاتی در پایش و هدایت فرآیندهای صنعتی ایفا میکنند. در این میان، خانواده SIMATIC S7-300 زیمنس یکی از محبوبترین و پرکاربردترین پلتفرمها در صنایع گوناگون است. ماژولهای ورودی آنالوگ وظیفه تبدیل کمیتهای فیزیکی مانند دما، فشار، دبی و سطح را به سیگنالهای الکتریکی قابل فهم برای کنترلر مرکزی دارند. شناخت دقیق اصول نگهداری از تجهیزاتی نظیر Siemens SIMATIC S7-300 AI8 – 6ES7331-1KF00-0AB0 برای پایداری خطوط تولید امری ضروری است.
نگهداری اصولی و برنامهریزیشده از تجهیزات اتوماسیون صنعتی، احتمال توقفهای ناخواسته را به حداقل میرساند. ماژول ورودی آنالوگ زیمنس AI8 با کد فنی مشخص، از جمله قطعات حساسی است که در شرایط محیطی مختلف کار میکند. برای درک بهتر جایگاه این تجهیز در صنعت، میتوانید به صفحه بررسی Siemens SIMATIC S7-300 AI8 – 6ES7331-1KF00-0AB0 در صنعت مراجعه نمایید تا با جنبههای کاربردی آن بیشتر آشنا شوید.
یکی از اهداف اصلی در بهرهبرداری از ماژولهای SM331 AI 8x13Bit حفظ دقت اندازهگیری در طول زمان است. تغییرات دما، نویزهای الکترومغناطیسی و شرایط نامساعد محیطی میتوانند بر عملکرد این قطعات تاثیر بگذارند. به همین دلیل، آشنایی با اصول نگهداری پیشگیرانه به مهندسان برق و ابزار دقیق کمک میکند تا عمر مفید تجهیز را افزایش دهند. در ادامه مقالات تخصصی، حتی مباحثی پیرامون نگهداری پیشگیرانه Siemens SIMATIC S7-300 2 AI Outdoor – 6ES7331-7KB82-0AB0 نیز مطرح شده است که اصول مشابهی در حفاظت از ماژولهای آنالوگ دارند.
انتخاب درست و آگاهانه تجهیزات جانبی و ماژولهای جایگزین نیز بخش مهمی از چرخه نگهداری است. برای مقایسه مدلهای مختلف و انتخاب بهینه، مطالعه راهنماهایی مانند راهنمای انتخاب Siemens SIMATIC S7-300 AI8 – 6ES7331-1KF01-0AB0 پیشنهاد میشود. همچنین برای خرید و بررسی این محصول میتوانید به صفحه اختصاصی Siemens SIMATIC S7-300 AI8 – 6ES7331-1KF00-0AB0 در وبسایت لاجیک کالا سر بزنید.

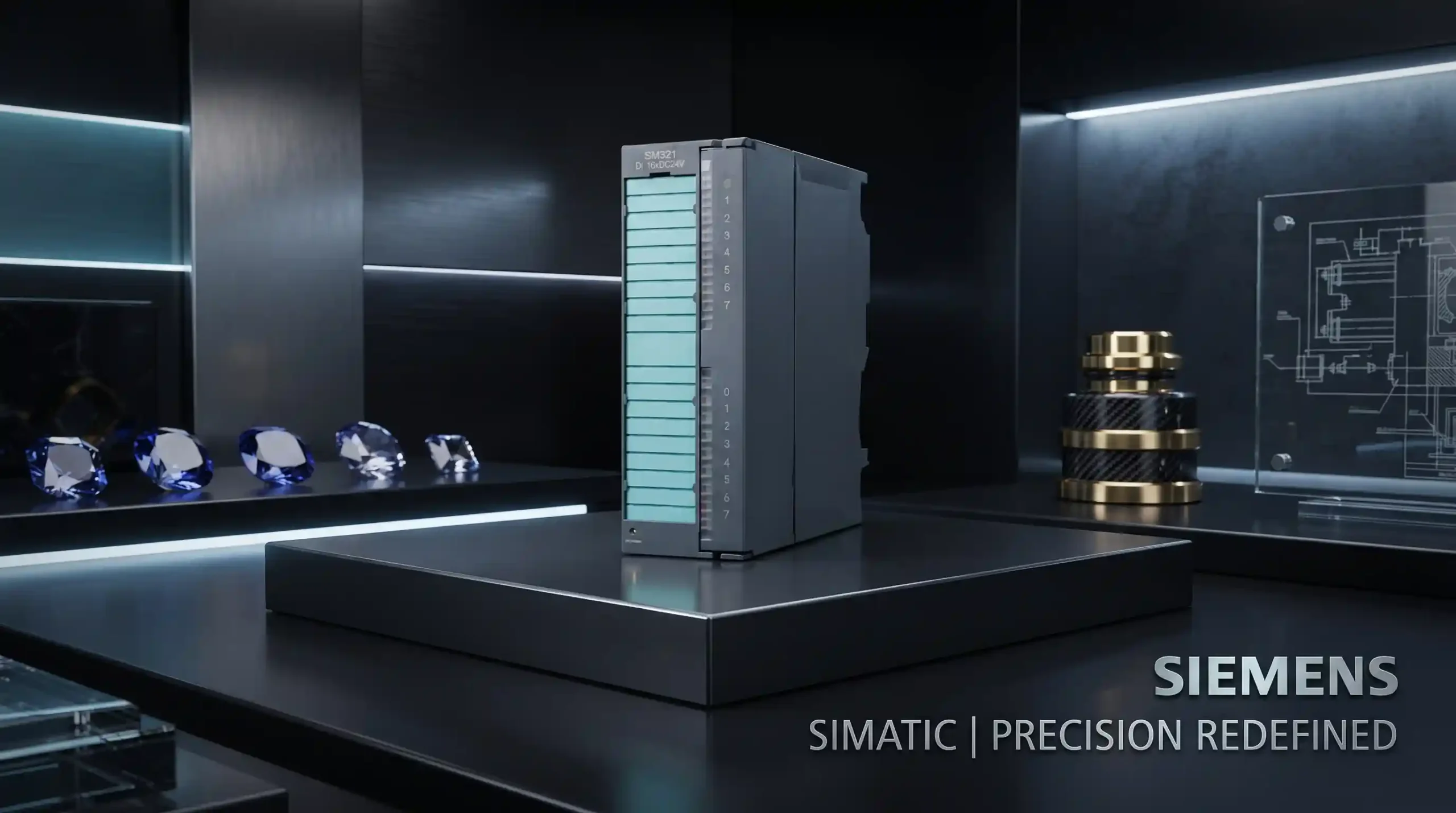

شناخت مشخصات فنی و ساختار ماژول ورودی آنالوگ زیمنس
ماژول ورودی آنالوگ زیمنس AI8 با کد فنی 6ES7331-1KF00-0AB0 یکی از اعضای کلیدی خانواده SIMATIC S7-300 است که برای دریافت و پردازش سیگنالهای آنالوگ طراحی شده است. این قطعه صنعتی با برند معتبر Siemens عرضه میشود و در دستهبندی تجهیزات SM331 AI 8x13Bit جای میگیرد. شناخت دقیق ساختار سختافزاری این ماژول، گام نخست در اجرای صحیح دستورالعملهای نگهداری و عیبیابی است.
از منظر ساختاری، این ماژول دارای 8 کانال ورودی آنالوگ (8 AI) است که به سیستم اجازه میدهد همزمان چندین متغیر فرآیندی را رصد کند. طراحی فشرده و ماژولار سری S7-300 امکان نصب آسان روی ریلهای استاندارد و تعویض سریع در صورت بروز خرابی را فراهم میکند. با این حال، حفظ سلامت پینها، کانکتورهای جلویی و ترمینالهای سیمکشی از اهمیت بالایی برخوردار است تا از قطعی سیگنال یا خطاهای اندازهگیری جلوگیری شود.
مشخصات فنی و مقادیر مهندسی دقیق این تجهیز، مبنای اصلی تنظیمات نرمافزاری در محیط پلتفرم SIMATIC Manager یا TIA Portal است. خطاهای پیکربندی میتواند به خوانش نادرست اطلاعات منجر شود. بنابراین، تکنسینهای نگهداری باید همواره اطمینان حاصل کنند که پارامترهای کانالها نظیر نوع سیگنال (ولتاژ، جریان یا مقاومت) مطابق با مشخصات درج شده در دیتاشیت رسمی تنظیم شده باشند.
استفاده از منابع معتبر و مستندات سازنده برای هرگونه تغییر سختافزاری یا تنظیم پارامتر الزامی است. برای مقادیر دقیق مهندسی، سازگاری سختافزاری و وضعیت چرخه عمر، بررسی دیتاشیت رسمی Siemens که در منابع فنی لینک شده است، توصیه میشود تا هیچگونه مغایرتی در بهرهبرداری از ماژول رخ ندهد.
بررسی شرایط محیطی و تاثیر آن بر طول عمر تجهیز
محیط نصب تجهیزات اتوماسیون صنعتی نقش تعیینکنندهای در طول عمر و پایداری عملکرد آنها دارد. ماژول مورد بحث یعنی Siemens SIMATIC S7-300 AI8 – 6ES7331-1KF00-0AB0 نیز از این قاعده مستثنی نیست. تابلوهای برق محل قرارگیری این ماژولها باید دارای درجه حفاظت مناسب (IP) باشند تا از نفوذ گرد و غبار، رطوبت و ذرات معلق خورنده جلوگیری به عمل آید.
دمای محیط یکی دیگر از عوامل بحرانی است. افزایش بیش از حد دمای داخل تابلو برق میتواند به قطعات الکترونیکی درون ماژول آسیب جدی برساند. سیستمهای تهویه تابلو، فنها و فیلترهای هوا باید به صورت دورهای بازرسی و تمیز شوند تا تهویه مناسب جریان داشته باشد. تجمع گرد و غبار روی بردهای الکترونیکی میتواند باعث ایجاد مسیرهای هادی ناخواسته و بروز اتصال کوتاه یا خطاهای پارامتری شود.
رطوبت نسبی محیط نیز باید در محدوده مجاز کنترل شود. چگالش رطوبت روی قطعات الکترونیکی میتواند خوردگی پایهها و مسیرهای مسی برد را به همراه داشته باشد. در محیطهای صنعتی سختکار، استفاده از پوششهای حفاظتی (Conformal Coating) روی تابلوها و تجهیزات به حفظ سلامت سختافزار کمک شایانی میکند.
رعایت استانداردهای فاصله گذاری بین ماژولهای حرارتزا و ماژولهای ورودی آنالوگ در داخل رک S7-300 مانع از انتقال حرارت موضعی میشود. پایش مستمر دما و رطوبت محیط نصب، بخشی جداییناپذیر از برنامههای نگهداری پیشگیرانه برای حفظ کارایی بلندمدت این ماژول است.

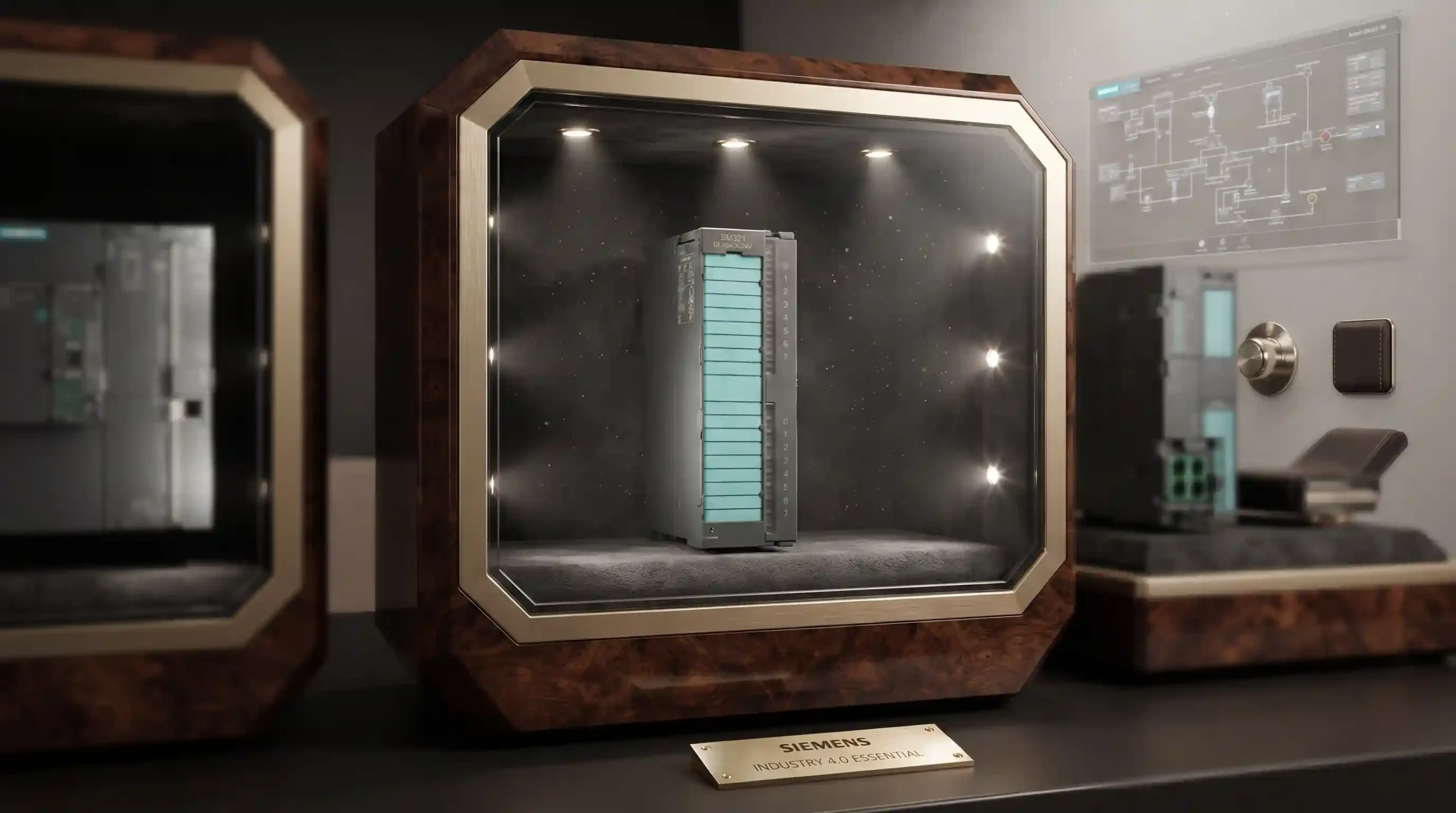

اصول سیمکشی، ارتینگ و کاهش نویز در ورودیهای آنالوگ
سیگنالهای آنالوگ به دلیل ماهیت پیوسته و سطح ولتاژ یا جریان پایین، به شدت در معرض تأثیر نویزهای الکترومغناطیسی (EMI) و تداخلات فرکانسی قرار دارند. ماژول Siemens SIMATIC S7-300 AI8 – 6ES7331-1KF00-0AB0 برای دریافت دقیق دادهها نیازمند رعایت دقیق اصول سیمکشی و ارتینگ است. استفاده از کابلهای شیلددار استاندارد برای اتصال سنسورها به کانالهای ورودی (8 AI) یک ضرورت انکارناپذیر است.
شیلد کابلها باید صرفاً از یک سمت (ترجیحاً سمتی که به تابلو کنترل متصل است) به شین ارت تابلو متصل شوند تا از ایجاد جریانهای گردشی (Ground Loop) جلوگیری شود. همچنین، مسیر عبور کابلهای آنالوگ باید از کابلهای قدرت، موتورهای اینورتردار و کابلهای توان بالا مجزا باشد تا تداخل الکترومغناطیسی به حداقل برسد.
ترمینالهای اتصال در جلوی ماژول باید به صورت دورهای بررسی شوند تا از محکم بودن پیچها و عدم اکسیداسیون فلزات اطمینان حاصل گردد. شل بودن اتصالات ترمینالی میتواند مقاومت تماسی ایجاد کرده و موجب نوسان یا پرش در مقادیر خواندهشده توسط ماژول SM331 AI 8x13Bit شود.
استفاده از تجهیزات حفاظتی و فیلترهای مناسب در ورودی تغذیه سیستم کنترل نیز به پایداری سیگنالهای آنالوگ کمک میکند. بازرسی بصری و تست پیوستگی کابلها در بازههای زمانی مشخص، از بروز بسیاری از خطاهای رایج در سیستمهای اندازهگیری جلوگیری میکند.
نگهداری پیشگیرانه و بازرسیهای دورهای سختافزار
برنامهریزی برای نگهداری پیشگیرانه (PM) نقش کلیدی در کاهش هزینههای تعمیرات اضطراری و توقفهای ناخواسته خط تولید دارد. بازرسیهای دورهای ماژول Siemens SIMATIC S7-300 AI8 – 6ES7331-1KF00-0AB0 باید بر اساس دستورالعملهای استاندارد و در بازههای زمانی مشخص (مانند ماهانه یا فصلی) انجام گیرند.
در جریان بازرسیهای دورهای، وضعیت ظاهری ماژول از نظر عدم وجود ترکخوردگی، تغییر رنگ قطعات، آثار سوختگی یا تجمع گرد و غبار شدید بررسی میشود. تمیز کردن سطح ماژول با استفاده از هوای فشرده خشک و کمفشار (با رعایت اصول ایمنی و عدم دشارژ الکترواستاتیک) به دفع حرارت و بهبود عملکرد کمک میکند.
چک کردن وضعیت LEDهای تشخیصی (Diagnostic LEDs) روی بدنه ماژول یکی از راههای سریع برای پایش سلامت سختافزاری است. روشن شدن چراغ خطای سیستم (SF) یا خطاهای اختصاصی کانالها نشاندهنده بروز مشکل در سیمکشی، سنسور یا خود ماژول است که نیازمند عیبیابی فوری خواهد بود.
ثبت سوابق بازرسی، تعویض قطعات مصرفی مانند فیلترهای فن تابلو برق و بهروزرسانی مستندات مهندسی، از ارکان اصلی یک سیستم نگهداری پیشگیرانه موفق در صنایع بزرگ به شمار میرود.

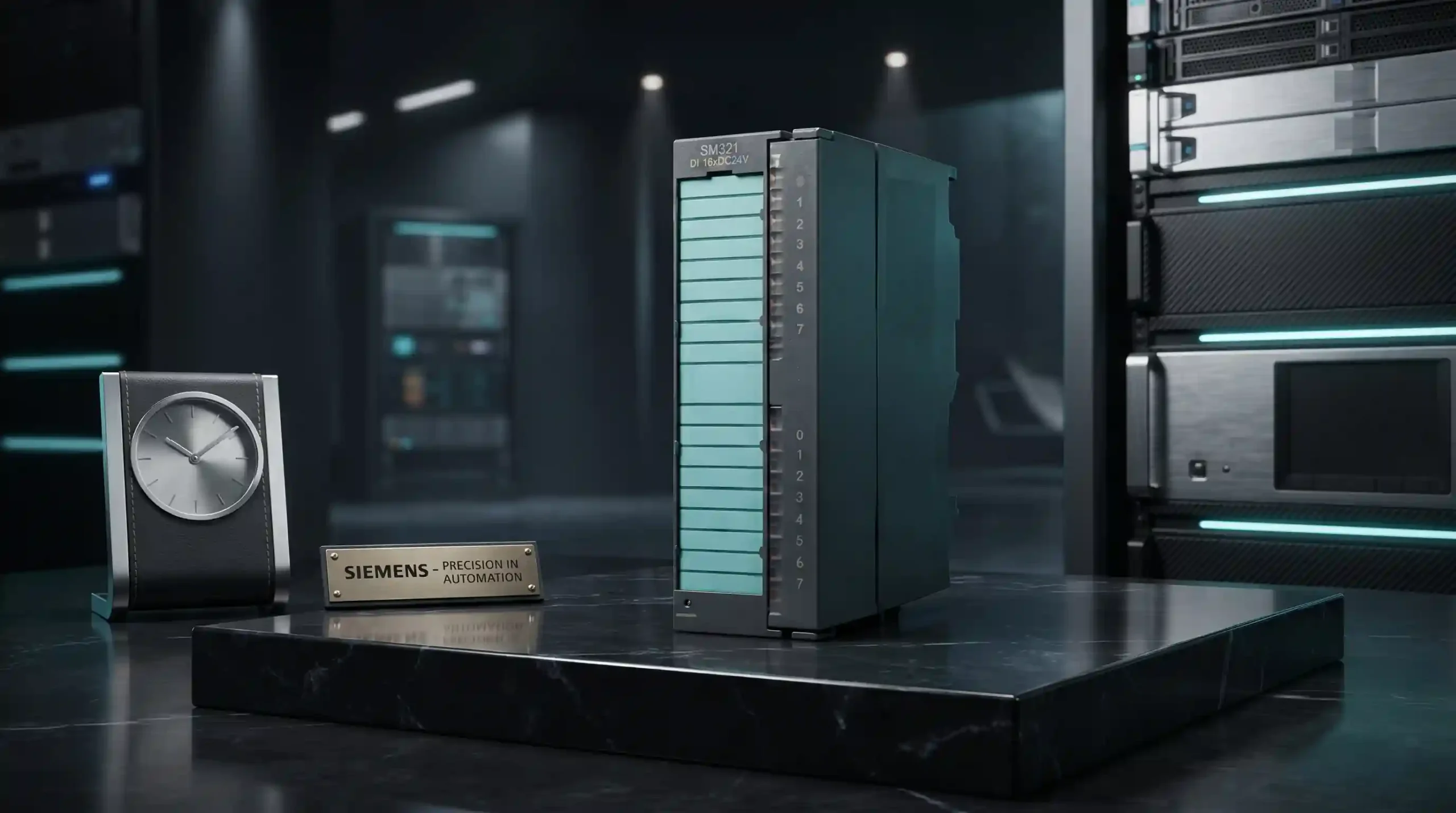

عیبیابی تخصصی و تحلیل خطاهای رایج ماژول AI8
حتی با وجود بهترین برنامههای نگهداری، ممکن است گاهی اوقات خطاهایی در عملکرد ماژول Siemens SIMATIC S7-300 AI8 – 6ES7331-1KF00-0AB0 رخ دهد. شناخت کدهای خطا و نحوه تحلیل آنها به تکنسینها کمک میکند تا در کوتاهترین زمان ممکن مشکل را ریشهیابی و برطرف کنند.
یکی از خطاهای متداول، قطع سیم (Wire Break) در کانالهای ورودی است که معمولاً به دلیل پارگی کابل، خرابی سنسور یا شل شدن ترمینال رخ میدهد. سیستمهای عیبیابی داخلی ماژولهای SM331 توانایی تشخیص این خطا را دارند و میتوانند هشدار لازم را به نرمافزار کنترلر ارسال کنند.
خطای دیگر مربوط به خارج شدن مقادیر از محدوده مجاز (Overrange / Underrange) است که نشاندهنده فراتر رفتن کمیت فیزیکی از محدوده کالیبراسیون سنسور یا تنظیمات نرمافزاری ماژول است. در این حالت، بررسی کالیبراسیون تجهیز ابزار دقیق و تطابق آن با مقادیر تعریفشده در بلوکهای برنامهنویسی الزامی است.
بررسی بافر تشخیصی (Diagnostic Buffer) CPU در محیط نرمافزاری زیمنس، دقیقترین اطلاعات را درباره نوع و محل بروز خطا در اختیار مهندسان قرار میدهد. با اتکا به این اطلاعات، میتوان اقدامات اصلاحی را به دقت اجرا نمود.
کالیبراسیون، صحتسنجی و تست دقت سیگنالهای آنالوگ
دقت اندازهگیری در سیستمهای اتوماسیون صنعتی از اهمیت بالایی برخوردار است. ماژول Siemens SIMATIC S7-300 AI8 – 6ES7331-1KF00-0AB0 وظیفه تبدیل دقیق مقادیر آنالوگ را بر عهده دارد و حفظ این دقت نیازمند فرآیند کالیبراسیون و صحتسنجی دورهای است.
صحتسنجی به معنای مقایسه مقادیر خواندهشده توسط ماژول با یک مرجع استاندارد و کالیبره شده است. برای این کار میتوان از منابع تولیدکننده سیگنال استاندارد (Calibrator) استفاده کرد تا مقادیر مشخصی از جریان یا ولتاژ به ورودیهای کانال تزریق شده و پاسخ ماژول بررسی شود.
اختلافات جزئی ناشی از رانش قطعات الکترونیکی در درازمدت با تنظیم دقیق آفست و گین در نرمافزار قابل جبران است. انجام این تستها به ویژه در صنایع حساس پتروشیمی، داروسازی و نیروگاهی از الزامات استاندارد کیفیت محسوب میشود.
ثبت نتایج تستهای صحتسنجی در شناسنامه تجهیزات، روند تغییرات دقت را نشان میدهد و زمان مناسب برای تعمیر اساسی یا تعویض قطعه را مشخص میسازد.

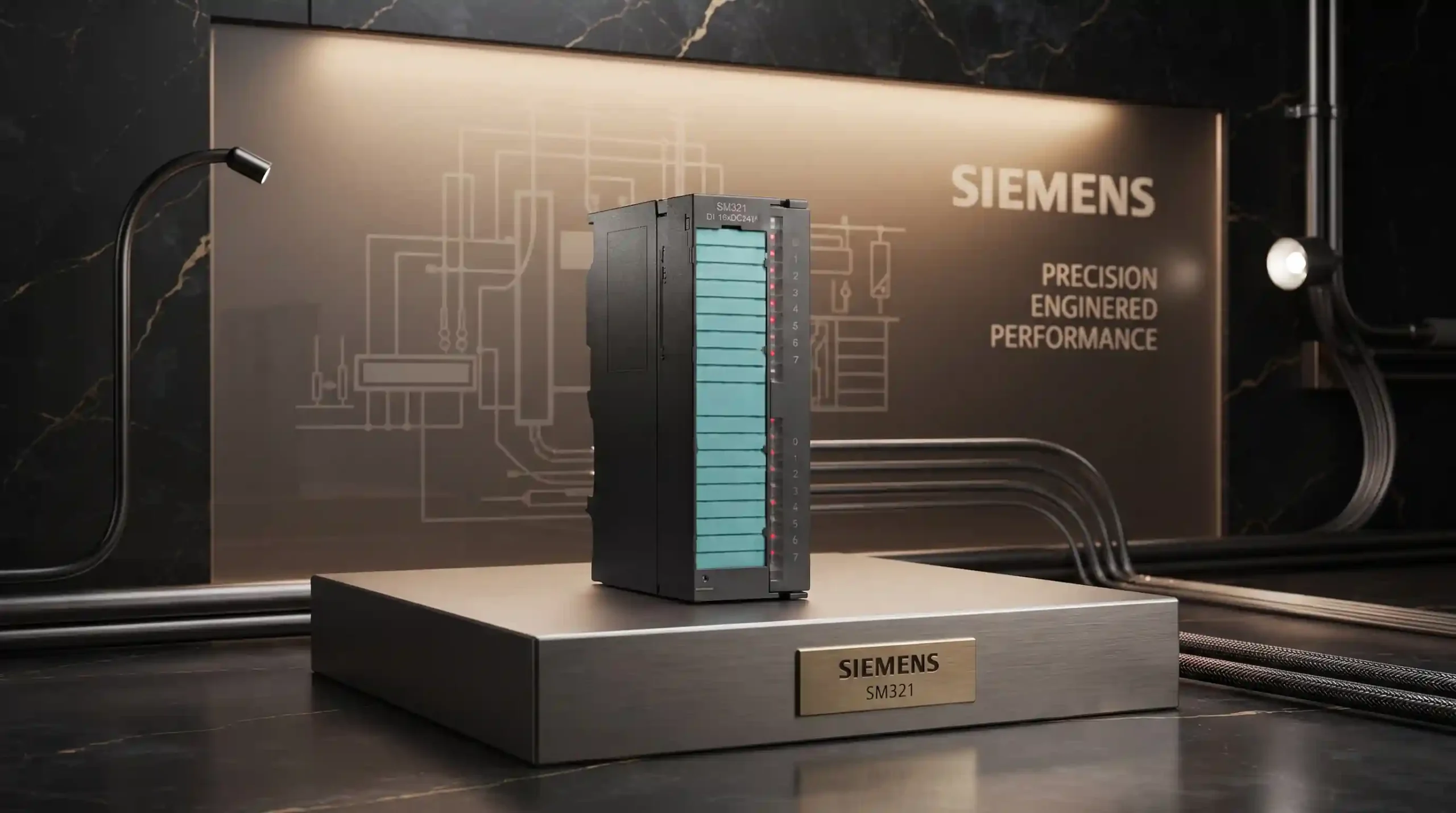

نکات ایمنی، استانداردهای نگهداری و جمعبندی نهایی
رعایت نکات ایمنی در تمامی مراحل نصب، نگهداری و تعمیر تجهیزات اتوماسیون صنعتی یک اصل تغییرناپذیر است. پیش از انجام هرگونه عملیات روی ماژول Siemens SIMATIC S7-300 AI8 – 6ES7331-1KF00-0AB0، قطع کامل تغذیه سیستم (Power Off) برای جلوگیری از خطر برقگرفتگی و آسیب به بردهای الکترونیکی الزامی است.
استفاده از تجهیزات حفاظت فردی (PPE) و ابزارهای عایقدار استاندارد توسط تکنسینها، ایمنی محیط کار را تضمین میکند. همچنین رعایت اصول تخلیه بار الکترواستاتیک (ESD) هنگام دست زدن به بردهای مدار چاپشده مانع از سوختن ICهای حساس داخلی میشود.
در پایان، نگهداری اصولی از تجهیزات SIMATIC S7-300 سرمایهگذاری مطمئنی برای پایداری خطوط تولید است. توجه به شرایط محیطی، سیمکشی استاندارد، بازرسیهای دورهای و استفاده از مستندات رسمی سازنده، عمر مفید این ماژول ورودی آنالوگ را به حداکثر میرساند.
با بهرهگیری از تجارب مهندسی و رعایت دقیق دستورالعملهای ذکر شده، میتوانید از عملکرد بهینه سیستمهای اتوماسیون خود اطمینان حاصل کرده و بهرهوری صنعتی را ارتقا دهید.
| سوال | پاسخ |
|---|---|
| کد فنی ماژول ورودی آنالوگ مورد بحث چیست؟ | کد فنی این محصول 6ES7331-1KF00-0AB0 است. |
| این ماژول متعلق به چه سری از محصولات زیمنس است؟ | این ماژول متعلق به سری SIMATIC S7-300 است. |
| تعداد کانالهای ورودی آنالوگ این ماژول چند عدد است؟ | این ماژول دارای 8 ورودی آنالوگ (8 AI) است. |
| دستهبندی این ماژول در سیستم زیمنس چیست؟ | این تجهیز در دستهبندی SM331 AI 8x13Bit قرار دارد. |
| برند سازنده این ماژول ورودی آنالوگ چیست؟ | برند سازنده این محصول شرکت زیمنس (Siemens) است. |
| چگونه میتوان از مشخصات دقیق مهندسی مطلع شد؟ | با بررسی دیتاشیت رسمی Siemens میتوان به مقادیر دقیق مهندسی دست یافت. |
| آیا رعایت اصول ارتینگ در سیمکشی این ماژول مهم است؟ | بله، برای کاهش نویز و خطاهای اندازهگیری، رعایت اصول ارتینگ و استفاده از کابل شیلددار ضروری است. |
| چگونه میتوان سلامت سختافزاری ماژول را پایش کرد؟ | با بررسی وضعیت LEDهای تشخیصی روی بدنه و بافر تشخیصی CPU میتوان سلامت تجهیز را پایش کرد. |
| چرا بازرسی دورهای دمای تابلو برق اهمیت دارد؟ | افزایش دمای محیطی میتواند به قطعات الکترونیکی درون ماژول آسیب برساند. |
| از کجا میتوان اطلاعات بیشتر یا صفحه محصول را مشاهده کرد؟ | صفحه اختصاصی این محصول در وبسایت لاجیک کالا در دسترس است. |
