مقدمهای بر ماژول ورودی آنالوگ زیمنس و اهمیت شناخت کدهای خطا
در دنیای اتوماسیون صنعتی پیشرفته امروز، کنترل دقیق و پایش مستمر کمیتهای فیزیکی نظیر دما، فشار، دبی و سطح اهمیت حیاتی دارد. سیستمهای کنترل منطقی برنامهپذیر (PLC) برای دریافت این اطلاعات وابسته به ماژولهای ورودی آنالوگ هستند. یکی از پرکاربردترین تجهیزات در این حوزه، ماژول Siemens SIMATIC S7-1200 AI 4x13Bit – 6ES7231-4HD32-0XB0 است که به عنوان بخشی از خانواده محبوب SIMATIC S7-1200 شناخته میشود. شناخت کدهای خطا و عیبیابی اصولی این تجهیزات نقش کلیدی در کاهش زمان توقف خطوط تولید و افزایش بهرهوری دارد.
ماژولهای ورودی آنالوگ وظیفه تبدیل سیگنالهای پیوسته سنسورها به مقادیر دیجیتال قابل فهم برای پردازنده مرکزی را بر عهده دارند. هنگامی که اختلالی در این مسیر ارتباطی یا سختافزاری ایجاد شود، سیستم با تولید کدهای خطا یا پیامهای تشخیصی (Diagnostic) اپراتور را مطلع میسازد. تسلط بر نحوه خواندن این خطاها و پیادهسازی راهکارهای اصلاحی، مهندسان برق و کنترل را قادر میسازد تا پیش از بروز خسارات جدی به تجهیزات، مشکلات را برطرف کنند.
در این مقاله جامع، به بررسی تخصصی نحوه شناسایی، تحلیل و رفع خطاهای مرتبط با ماژول مورد بحث خواهیم پرداخت. همچنین ساختار این تجهیزات را با سایر مدلهای صنعتی مانند تحلیل کدهای خطا در Siemens SIMATIC S7-300 RTD – 6ES7331-7PF01-0AB0 مقایسه خواهیم کرد تا درک بهتری از مکانیزمهای عیبیابی در برند زیمنس به دست آورید.
با توجه به اهمیت پایداری سیستمهای کنترل، شناخت ساختار سختافزاری، نوع سیگنالهای ورودی، وضعیت تغذیه و پارامترهای پیکربندی در نرمافزار TIA Portal از ملزومات یک مهندس اتوماسیون است. در ادامهchapters آتی، ابعاد مختلف این ماژول و روشهای عیبیابی آن به تفصیل بررسی خواهند شد تا دیدگاهی کاملاً کاربردی و مهندسی ارائه گردد.

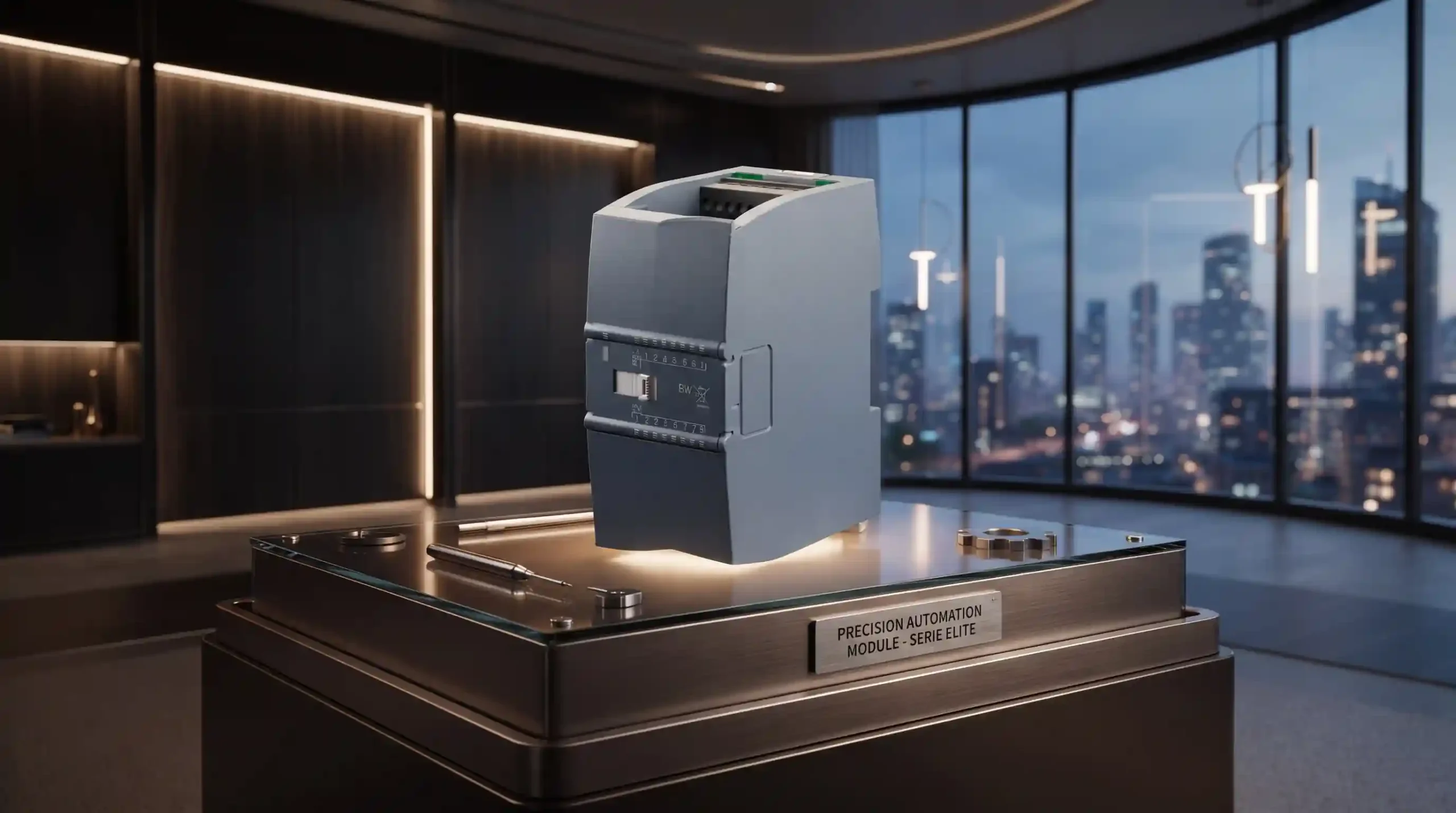

آشنایی با مشخصات فنی و ساختار سختافزاری Siemens SIMATIC S7-1200 AI 4x13Bit – 6ES7231-4HD32-0XB0
برای عیبیابی دقیق هر تجهیز الکترونیکی، در وهله اول باید شناخت کامقی از مشخصات فنی و معماری سختافزاری آن داشت. ماژول مورد نظر با مشخصات برند Siemens، سری SIMATIC S7-1200 و مدل AI 4x13Bit طراحی و به بازار عرضه شده است. کد فنی منحصر به فرد این قطعه 6ES7231-4HD32-0XB0 است که بهعنوان مرجع اصلی سفارشگذاری و رجوع به دیتاشیت شناخته میشود.
این ماژول به عنوان یک ماژول ورودی آنالوگ دارای 4 کانال ورودی (4 AI) است که قابلیت پردازش سیگنالهای استاندارد صنعتی را با دقت تفکیکپذیری 13 بیت داراست. این ویژگی آن را برای طیف وسیعی از کاربردهای اندازهگیری و مانیتورینگ در صنایع مختلف مناسب میسازد. در سیستمهای مبتنی بر SIMATIC S7-1200، نصب این ماژولها معمولاً به صورت رکلس یا در کنار CPU انجام میشود و اتصال سیمکشیها از طریق ترمینالهای پیچی یا فنری تعبیهشده صورت میپذیرد.
بررسی تغذیه و پایداری ولتاژ در این ماژولها از اهمیت بالایی برخوردار است، موضوعی که مشابه آن را در مباحث بررسی تغذیه در Siemens SIMATIC S7-300 8 AI – 6ES7331-7KF01-0AB0 نیز مشاهده میکنیم. تامین ولتاژ مناسب و جلوگیری از نوسانات الکتریکی، مانع از بروز خطاهای سختافزاری و خوانشهای نادرست آنالوگ میگردد.
نکته مهم برای مهندسان طراح این است که برای مقادیر دقیق مهندسی، سازگاری سختافزاری و وضعیت چرخه عمر، حتماً دیتاشیت رسمی Siemens بررسی شود. رعایت نکات نصب، ارتینگ صحیح شیلد کابلهای آنالوگ و دوری از منابع نویز الکترومغناطیسی از جمله اقداماتی است که پایداری عملکرد این ماژول 4 کاناله را تضمین میکند.
دستهبندی و انواع خطاهای رایج در ماژولهای ورودی آنالوگ زیمنس
خطاهایی که در ماژولهای ورودی آنالوگ زیمنس رخ میدهند را میتوان به چند دسته کلی تقسیم کرد: خطاهای سختافزاری، خطاهای پیکربندی و نرمافزاری، و خطاهای مربوط به سیمکشی و سیگنالهای خارجی. شناخت این دستهبندیها به تعمیرکاران کمک میکند تا فرآیند عیبیابی را به صورت ساختاریافته و از کل به جزء پیش ببرند.
خطاهای سختافزاری معمولاً شامل خرابی خود ماژول، مشکلات تغذیه داخلی یا آسیب دیدن کانالهای ورودی در اثر اعمال ولتاژ یا جریان بیش از حد مجاز هستند. در این حالت، الایچهای وضعیت روی ماژول (مانند LED مربوط به SF یا همان System Fault) روشن شده و وضعیت غیرعادی را نشان میدهند. بررسی این وضعیتها در مقایسه با سایر تجهیزات مانند بررسی Siemens SIMATIC S7-300 2 AI – 6ES7331-7KB01-0AB0 در اتوماسیون نشان میدهد که ساختار تشخیصی در پی ال سیهای زیمنس از الگوهای استانداردی پیروی میکند.
خطاهای پیکربندی زمانی رخ میدهند که نوع ورودی تعریف شده در نرمافزار TIA Portal (مانند ولتاژ، جریان یا مقاومت) با سیگنال فیزیکی متصل شده به ترمینالها همخوانی نداشته باشد. همچنین اشتباه در انتخاب محدوده اندازهگیری (Measuring Range) میتواند باعث تولید مقادیر خارج از رنج (Overflow یا Underflow) شود.
دسته سوم، خطاهای محیطی و سیمکشی هستند که شامل قطعی کابل، اتصال کوتاه، عدم اتصال صحیح ارت یا تاثیر نویزهای شدید صنعتی روی سیگنالهای ضعیف آنالوگ میشوند. در ادامه chapters به بررسی روشهای نرمافزاری و سختافزاری برای شناسایی دقیق این خطاها خواهیم پرداخت.
نقش نرمافزار TIA Portal در مانیتورینگ و تشخیص کدهای خطا
نرمافزار مهندسی TIA Portal ابزار اصلی برای پیکربندی، برنامهنویسی و عیبیابی تجهیزات اتوماسیون زیمنس از جمله کنترلرهای SIMATIC S7-1200 است. هنگامی که خطایی در ماژول ورودی آنالوگ رخ میدهد، این نرمافزار امکانات گستردهای را برای ردیابی و مشاهده جزئیات خطا در اختیار کاربر قرار میدهد.
با اتصال آنلاین به PLC، میتوان پنجره Online & Diagnostics را باز کرد و گزارشهای دقیق خطاهای سختافزاری (Diagnostic Buffer) را بررسی نمود. در این بخش، کدهای خطای اختصاصی مربوط به ماژول با جزئیات زمان وقوع و شرح مختصر نمایش داده میشوند. همچنین وضعیت هر یک از کانالهای ورودی به صورت لحظهای قابل مشاهده است که به تشخیص سریع کانال معیوب کمک میکند.
تعریف صحیح متغیرهای آنالوگ و پیکربندی پارامترهای ماژول در مرحله سختافزاری (Hardware Configuration) نقش بازدارنده در بروز خطاهای نرمافزاری دارد. اگر ماژول دچار قطع سیم (Wire Break) یا اتصال کوتاه شود، بایتهای تشخیصی متناظر در حافظه PLC آپدیت شده و برنامهنویس میتواند از طریق منطق برنامه، آلارمهای لازم را روی HMI یا اتاق کنترل نمایش دهد.
استفاده از ابزارهای عیبیابی پیشرفته در TIA Portal باعث میشود که زمان عیبیابی سیستم به حداقل برسد. بررسی مستمر این گزارشها بخشی از پروتکل نگهداری و تعمیرات پیشگیرانه (PM) در صنایع مختلف به شمار میرود.
بررسی خطاهای سیمکشی، نویز و مشکلات سیگنال در ورودهای آنالوگ
سیگنالهای آنالوگ به دلیل ماهیت پیوسته و سطح ولتاژ یا جریان پایین، به شدت مستعد تاثیرپذیری از نویزهای الکترومغناطیسی و افت ولتاژ در مسیرهای طولانی کابلکشی هستند. بسیاری از خطاهای گزارش شده در ماژولهای ورودی آنالوگ ریشه در مشکلات فیزیکی سیمکشی دارند تا خرابی خود تجهیز.
یکی از خطاهای رایج، پدیده قطع سیم (Wire Break) است که در مدارهای جریان (مثلاً 4 تا 20 میلیآمپر) بسیار حائز اهمیت است. اگر مسیر انتقال سیگنال از سنسور به ماژول قطع شود، جریان به صفر میرسد و ماژول با تولید کد خطای مربوطه، اپراتور را مطلع میسازد. استفاده از کابلهای شیلددار استاندارد و اتصال صحیح شیلد تنها در یک سر (معمولاً سمت کنترل تابلو) برای دفع نویز ضروری است.
همچنین عدم تطابق امپدانس یا اتصال نادرست تغذیه سنسورهای دو سیمه و چهار سیمه میتواند مقادیر نامتعارفی را به ورودی تزریق کند. بررسی دقیق ترمینالبندیها، استفاده از منبع تغذیه ایزوله و اطمینان از سلامت اتصالات مکانیکی از بروز بسیاری از خطاهای کاذب جلوگیری میکند.
رعایت استانداردهای کابلکشی صنعتی و تفکیک کابلهای قدرت از کابلهای سیگنال ضعیف، پایه و اساس پایداری سیستمهای اندازهگیری آنالوگ است که باید توسط تیم نصب و راهاندازی به دقت اجرا شود.
اقدامات پیشگیرانه و نگهداری دورهای برای افزایش طول عمر ماژول
پیادهسازی یک برنامه نگهداری و تعمیرات پیشگیرانه (PM) نقش موثری در جلوگیری از بروز خطاهای پیشبینی نشده در تجهیزات اتوماسیون صنعتی دارد. ماژولهای ورودی آنالوگ به دلیل قرار گرفتن در لبه ارتباط با محیط صنعتی، نیازمند بازرسیهای دورهای هستند.
بررسی وضعیت ظاهری ترمینالها، اطمینان از محکم بودن پیچها یا اتصالات فنری، کنترل دمای داخل تابلوی برق و اطمینان از عدم نفوذ رطوبت و گرد و غبار از جمله اقدامات پایهای است. همچنین تست کالیبراسیون دورهای سنسورها و ماژولها تضمین میکند که دقت اندازهگیری در محدوده مجاز باقی بماند.
پایش مداوم شرایط محیطی تابلو کنترل، نظیر تهویه مناسب و استفاده از فیلترهای فن سالم، از داغ شدن بیش از حد قطعات الکترونیکی جلوگیری میکند. ثبت سوابق خطاها و تحلیل روند آنها در طول زمان به شناسایی زودهنگام قطعاتی که در آستانه خرابی هستند کمک شایانی میکند.
رعایت دستورالعملهای سازنده و استفاده از قطعات اورجینال در کنار نگهداری اصولی، بهرهبرداری مطمئن و پایدار از سیستمهای اتوماسیون مبتنی بر محصولات زیمنس را تضمین مینماید.
عیبیابی پیشرفته و روشهای جایگزینی ماژول در صورت خرابی قطعی
گاهی اوقات با وجود انجام تمامی بررسیهای نرمافزاری و سیمکشی، مشخص میشود که ماژول دچار آسیب سختافزاری داخلی شده است. در چنین شرایطی، تسلط بر مراحل عیبیابی پیشرفته و تعویض ایمن قطعه اهمیت مییابد.
پیش از تعویض ماژول، حتماً باید برق سیستم طبق دستورالعملهای ایمنی قطع شود تا از بروز اتصال کوتاه یا صدمه به سایر اجزای رک جلوگیری گردد. پس از جداسازی سیمکشی و خارج کردن ماژول معیوب، باید از سلامت کانکتورها و پایه پشت آن اطمینان حاصل کرد.
هنگام نصب ماژول جدید، تطابق کامل کد فنی و نسخه سختافزاری الزامی است. استفاده از قطعه جایگزین با مشخصات دقیق، سازگاری سیستم را حفظ کرده و نیاز به تغییرات وسیع در برنامه PLC را از بین میبرد.
پس از نصب مجدد و برقراری تغذیه، تست عملکردی کانالها و مقایسه مقادیر خوانده شده با مرجع کالیبره شده، آخرین مرحله از چرخه تعمیر و نگهداری اضطراری خواهد بود.
نتیجهگیری و جمعبندی درباره اهمیت مدیریت خطوط آنالوگ زیمنس
مدیریت صحیح و شناخت دقیق کدهای خطا در ماژولهای ورودی آنالوگ نظیر تجهیزات پیشرفته زیمنس، یکی از ارکان اصلی نگهداری بهینه سیستمهای اتوماسیون صنعتی است. بررسی ابعاد مختلف سختافزاری، نرمافزاری و سیمکشی به مهندسان کمک میکند تا چالشهای موجود را به سرعت شناسایی و برطرف کنند.
در این مقاله تلاش شد تا با تمرکز بر ویژگیها و نکات کاربردی، راهنمایی جامع برای تحلیل خطاهای این تجهیزات ارائه شود. رعایت استانداردهای نصب، بهرهگیری از ابزارهای قدرتمند نرمافزاری و انجام بازرسیهای دورهای، راهکار اصلی برای دستیابی به حداکثر پایداری و کارایی در خطوط تولید است.
امید است مطالب ارائهشده توانسته باشد دیدگاه فنی و عملیاتی مناسبی برای حل مسائل مرتبط با تجهیزات اندازهگیری آنالوگ در اختیار شما قرار دهد.
| سوال | پاسخ |
|---|---|
| کد فنی این ماژول ورودی آنالوگ چیست؟ | کد فنی این محصول 6ES7231-4HD32-0XB0 است. |
| این ماژول متعلق به کدام سری از محصولات زیمنس است؟ | این ماژول متعلق به سری SIMATIC S7-1200 شرکت Siemens است. |
| تعداد کانالهای ورودی آنالوگ این ماژول چقدر است؟ | این ماژول دارای 4 کانال ورودی آنالوگ (4 AI) است. |
| دقت تفکیکپذیری (Resolution) این ماژول چقدر است؟ | دقت تفکیکپذیری این ماژول 13 بیت (13Bit) است. |
| چگونه میتوان خطاهای این ماژول را مانیتور کرد؟ | از طریق نرمافزار TIA Portal و بخش Online & Diagnostics میتوان خطاها را بررسی کرد. |
| آیا این ماژول از سیگنالهای جریان و ولتاژ پشتیبانی میکند؟ | بله، با توجه به پیکربندی در نرمافزار برای ورودیهای استاندارد آنالوگ قابل استفاده است. |
| چگونه میتوان از بروز خطاهای سیمکشی جلوگیری کرد؟ | با استفاده از کابلهای شیلددار استاندارد، ارتینگ صحیح و بررسی ترمینالها. |
| در صورت بروز خطای سختافزاری چه باید کرد؟ | پس از بررسی تغذیه و سیمکشی، در صورت خرابی قطعی، ماژول باید با نمونه مشابه تعویض شود. |
| برای دریافت اطلاعات دقیق مهندسی به کجا مراجعه کنیم؟ | برای مقادیر دقیق و وضعیت چرخه عمر باید دیتاشیت رسمی Siemens بررسی شود. |
| نوع محصول چیست؟ | این محصول یک ماژول ورودی آنالوگ (Analog Input Module) است. |
