⚙️ مقدمه ای بر اتوماسیون صنعتی و اهمیت پروتکل پروفینت
نقش کلیدی شبکه های صنعتی در خطوط تولید مدرن
در دنیای امروز، اتوماسیون صنعتی قلب تپنده کارخانجات پیشرفته است. برای اینکه تجهیزات مختلف بتوانند با یکدیگر تبادل اطلاعات کنند، نیازمند یک بستر ارتباطی استاندارد و پرسرعت هستیم. پروتکل پروفینت (PROFINET) به عنوان یکی از پیشرفته‌ترین استانداردهای ارتباطی مبتنی بر اترنت صنعتی، امکان انتقال امن، سریع و دقیق داده‌ها را در سطوح مختلف اتوماسیون فراهم می‌کند. مهندسان و طراحان سیستم‌های کنترل با به‌کارگیری این فناوری می‌توانند به راحتی تجهیزات گوناگون را به یکدیگر متصل نمایند.
هنگامی که صحبت از پیاده‌سازی پروژه‌های کنترل صنعتی به میان می‌آید، انتخاب یک کنترلر قدرتمند اهمیت پیدا می‌کند. بسیاری از صنعتگران برای پروژه‌های خود اقدام به خرید پی ال سی زیمنس S7-1200 می‌کنند تا از پایداری و قدرت پردازش بالا بهره‌مند شوند. این کنترلر کامپکت به صورت پیش‌فرض از پورت اترنت و پروتکل‌های ارتباطی مدرن پشتیبانی می‌کند که کار را برای راه‌اندازی شبکه بسیار آسان می‌سازد.
چرا پروفینت جایگزین باس‌های سنتی شده است؟
شبکه های مبتنی بر فیلدباس قدیمی محدودیت‌هایی در سرعت و حجم انتقال داده داشتند. پروتکل PROFINET با بهره‌گیری از زیرساخت اترنت صنعتی، پهنای باند وسیعی را در اختیار کاربران قرار می‌دهد. از مهم‌ترین مزایای این پروتکل می‌توان به موارد زیر اشاره کرد:
- سرعت بالا در انتقال اطلاعات بلادرنگ (Real-Time)
- کاهش چشمگیر هزینه‌های کابل‌کشی و نگهداری
- انعطاف‌پذیری فوق‌العاده در توسعه شبکه
- سازگاری کامل با استانداردهای فناوری اطلاعات IT
با لاجیک کالا همراه باشید تا در ادامه این مقاله، مراحل دقیق پیکربندی این پروتکل قدرتمند را روی یکی از محبوب‌ترین کنترلرهای بازار بررسی کنیم.

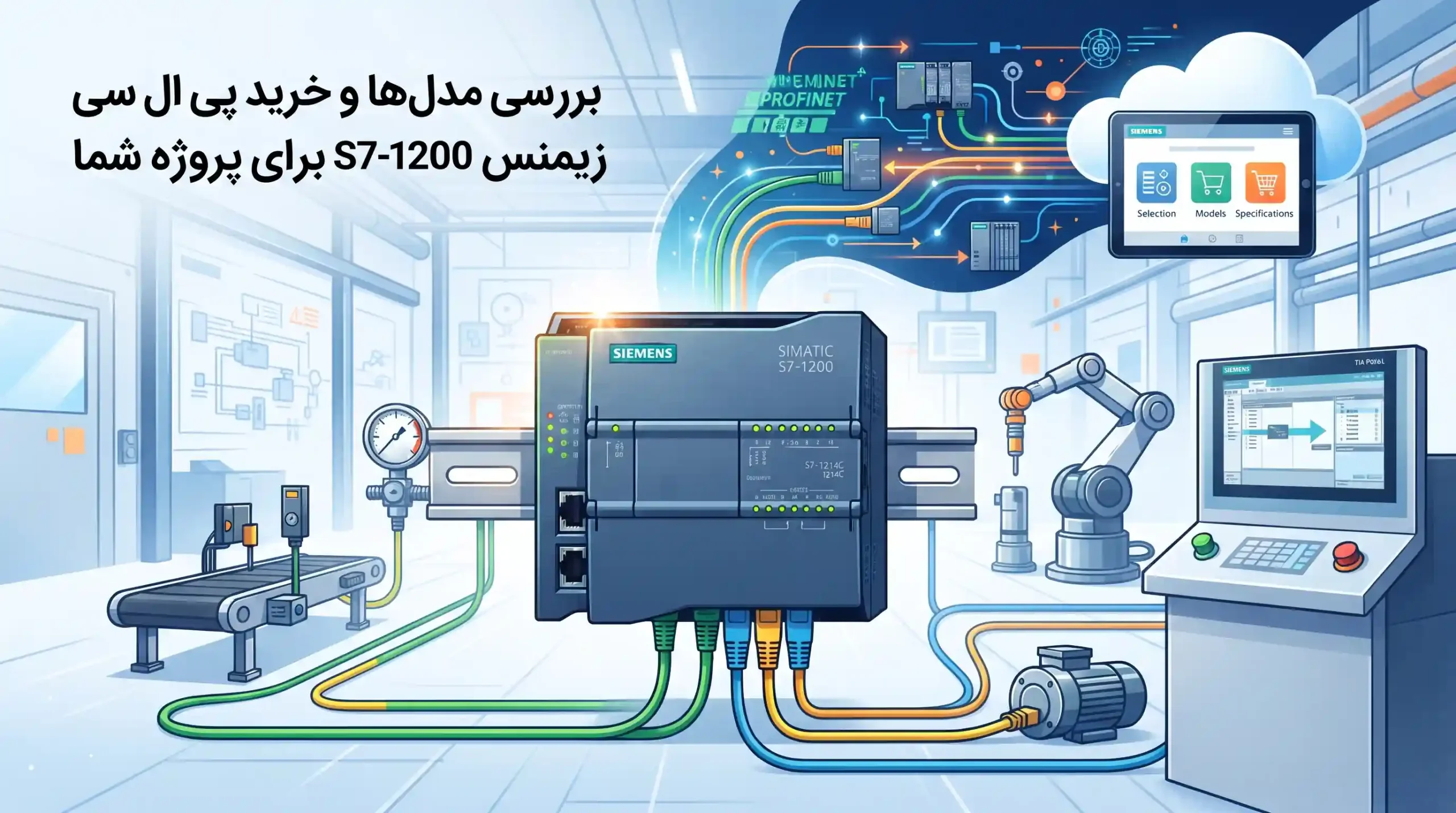

🔍 آشنایی عمیق با پی ال سی زیمنس S7-1200 و قابلیت های شبکه ای آن
معرفی کنترلر پرکاربرد خانواده سیماتیک
پی ال سی S7-1200 زیمنس یکی از محبوب‌ترین و پرکاربردترین کنترل‌کننده‌های منطقی برنامه‌پذیر در سطح جهان است که توانسته جایگاه ویژه‌ای در صنایع مختلف پیدا کند. این خانواده از محصولات به دلیل ابعاد فشرده، ماژولار بودن و داشتن پورت ارتباطی داخلی، گزینه‌ای ایده‌آل برای پروژه‌های کوچک تا متوسط محسوب می‌شود. فرآیند خرید پی ال سی زیمنس S7-1200 امروزه به یکی از دغدغه‌های اصلی مهندسان برق و کنترل تبدیل شده است، زیرا اصالت کالا و گارانتی معتبر تأثیر مستقیمی بر طول عمر سیستم دارد.
این کنترلر مجهز به یک یا چند پورت PROFINET است که امکان اتصال مستقیم به انواع HMI، درایو، سنسورهای هوشمند و سایر کنترلرها را فراهم می‌سازد. مهندسان می‌توانند از طریق این پورت، پیکربندی شبکه را به سادگی در محیط نرم‌افزاری تیا پورتال (TIA Portal) انجام دهند.
مشخصات ارتباطی و سخت‌افزاری پردازنده‌ها
انواع CPUهای این خانواده مانند مدل‌های 1211C، 1212C، 1214C و غیره دارای پورت اترنت یکپارچه هستند. برخی از ویژگی‌های ارتباطی این تجهیزات عبارتند از:
- پشتیبانی از پروتکل‌های PROFINET IO، TCP/IP و ISO-on-TCP
- قابلیت استفاده به عنوان IO Controller یا I-Device
- امکان اتصال ماژول‌های ارتباطی تکمیلی مانند CM و CP
- سرعت انتقال داده تا 10/100 مگابیت بر ثانیه
بر اساس استانداردهای مهندسی، انتخاب دقیق سخت‌افزار پیش از اقدام به خرید تجهیزات از فروشگاه‌های معتبر مانند لاجیک کالا تضمین‌کننده موفقیت پروژه خواهد بود.
به دنبال همزمانی کامل و دقیق چند محور حرکتی در دستگاه خود هستید؟ پکیج‌های سروو موتور و درایو لاجیک کالا، هماهنگی بی‌نظیری را در سرعت‌های بالا ایجاد می‌کنند.
✅ پشتیبانی از شبکه‌های پرسرعت کنترل حرکت
✅ خطای مکانیکی نزدیک به صفر در عملیات برش
✅ کاربری نرم‌افزاری آسان جهت تنظیمات حرکتی
برای کسب اطلاعات بیشتر و خرید به سایت لاجیک کالا سر بزنید.
🛠️ پیش‌نیازها و تجهیزات لازم برای پیکربندی پروتکل پروفینت
آماده‌سازی سخت‌افزاری و نرم‌افزاری شبکه
قبل از اینکه پیکربندی نرم‌افزاری شبکه پروفینت را آغاز کنید، باید تجهیزات و نرم‌افزارهای مورد نیاز را آماده نمایید. بدون داشتن ابزار مناسب، فرآیند راه‌اندازی با خطا مواجه خواهد شد. اولین قدم پس از خرید پی ال سی زیمنس S7-1200، تهیه لایسنس نرم‌افزار جامع TIA Portal است که محیطی یکپارچه برای برنامه‌نویسی و پیکربندی شبکه فراهم می‌کند.
تجهیزات فیزیکی مورد نیاز شامل کابل‌های شبکه استاندارد صنعتی (Cat5e یا Cat6 با شیلد مناسب)، سوکت‌های RJ45 صنعتی، سوئیچ‌های مدیریت‌شده یا غیرمدیریت‌شده (مانند سری SCALANCE) و ماژول‌های ورودی/خروجی توزیع‌شده است.
لیست تجهیزات کلیدی برای راه‌اندازی شبکه پروفینت
| ردیف | نام تجهیز | برند / مدل پیشنهادی | کاربرد اصلی در شبکه |
|---|---|---|---|
| ۱ | PLC کنترلر | زیمنس S7-1200 | مدیریت اصلی شبکه (IO Controller) |
| ۲ | پنل اپراتوری HMI | زیمنس یا دلتا DOP-100 | نمایش گرافیکی داده‌ها و آلارم‌ها |
| ۳ | سوئیچ شبکه صنعتی | زیمنس SCALANCE | توزیع خطوط ارتباطی و ساخت توپولوژی |
| ۴ | کابل اترنت صنعتی | Cat6 Shielded | انتقال بدون نویز داده‌ها |
تأمین این قطعات باکیفیت از طریق منابع معتبر مانند لاجیک کالا نقش مهمی در پایداری و عدم قطعی در خطوط تولید ایفا می‌کند.
💻 قدم‌به‌قدم با نرم‌افزار TIA Portal برای پیکربندی سخت‌افزار
ایجاد پروژه جدید و افزودن CPU به محیط نرم‌افزار
نرم‌افزار TIA Portal ابزار اصلی مهندسان برای کار با تجهیزات زیمنس است. برای شروع پیکربندی پروفینت، ابتدا نرم‌افزار را باز کرده و یک پروژه جدید ایجاد کنید. سپس از قسمت افزودن دستگاه (Add new device)، مدل دقیق پی ال سی خود را که پس از خرید پی ال سی زیمنس S7-1200 دریافت کرده‌اید، به درخت پروژه اضافه کنید.
در این مرحله باید مطمئن شوید که نسخه فریمور سخت‌افزار انتخابی در نرم‌افزار با نسخه فریمور واقعی روی دستگاه مطابقت کامل دارد؛ در غیر این صورت، در هنگام دانلود برنامه با خطای عدم تطابق مواجه خواهید شد.
تنظیمات پورت اترنت و آدرس‌دهی IP
پس از افزودن CPU، به بخش Device View بروید و روی پورت PROFINET مربوط به کنترلر کلیک کنید. تنظیمات زیر را اعمال نمایید:
- تعیین آدرس IP یکتا برای پی ال سی (مثلا 192.168.0.1)
- تنظیم Subnet Mask (معمولا 255.255.255.0)
- فعال‌سازی یا غیرفعال‌سازی قابلیت تنظیم IP از طریق پورت شبکه
- اختصاص نام یکتا برای Device Name پروفینت
رعایت این نکات اولیه از بروز مشکلات بعدی جلوگیری می‌کند. متخصصان بخش فنی لاجیک کالا همواره آماده ارائه راهنمایی‌های تکمیلی در این زمینه هستند.
🌐 اختصاص آدرس‌های IP و نام‌های دستگاه در شبکه پروفینت
اهمیت نام‌گذاری و مدیریت آدرس‌دهی در PROFINET
در شبکه پروفینت، برخلاف شبکه‌های سنتی سنتی، شناسایی تجهیزات بر اساس Device Name انجام می‌شود نه صرفاً بر اساس آدرس IP. این ویژگی باعث می‌شود تعویض سخت‌افزار در صورت خرابی بسیار آسان‌تر شود. وقتی یک تکنسین اقدام به خرید پی ال سی زیمنس S7-1200 جایگزین می‌کند، با تخصیص مجدد همان نام قبلی به دستگاه جدید، سیستم بدون نیاز به تغییرات وسیع به کار خود ادامه می‌دهد.
برای تنظیم نام‌های دستگاه در TIA Portal، به بخش Topology View یا Network View مراجعه کرده و ارتباط میان کنترلر و تجهیزات جانبی را خط‌کشی (Connect) کنید.
نحوه تخصیص آنلاین IP و Name به تجهیزات
برای بارگذاری تنظیمات روی سخت‌افزار فیزیکی، مراحل زیر را طی کنید:
- اتصال لپ‌تاپ به سوئیچ یا مستقیماً به پورت پی ال سی
- رفتن به منوی Online & diagnostics در TIA Portal
- انتخاب گزینه Assign IP address و تعیین IP
- انتخاب گزینه Assign PROFINET device name و نوشتن نام مورد نظر
این فرآیند تضمین می‌کند که کنترلر شما به درستی توسط سایر المان‌های شبکه شناسایی می‌شود. برای تهیه تجهیزات جانبی شبکه می‌توانید به لاجیک کالا مراجعه نمایید.
چگونه سیستم‌های برش یا فرم‌دهی فلزات را با بالاترین میزان دقت اجرا کنیم؟ با سروو سیستم‌های ASDA-B3 از خانواده SERVO در لاجیک کالا، دقت دینامیکی بالا و کنترل فوق‌العاده‌ای روی فرآیند خود خواهید داشت.
✅ تفکیک‌پذیری بسیار بالای انکودر داخلی
✅ حذف سریع نوسانات و ارتعاشات مکانیکی
✅ پاسخگویی به پیچیده‌ترین پروژه‌های حرکت
خرید تخصصی تجهیزات سروو در وب‌سایت لاجیک کالا!

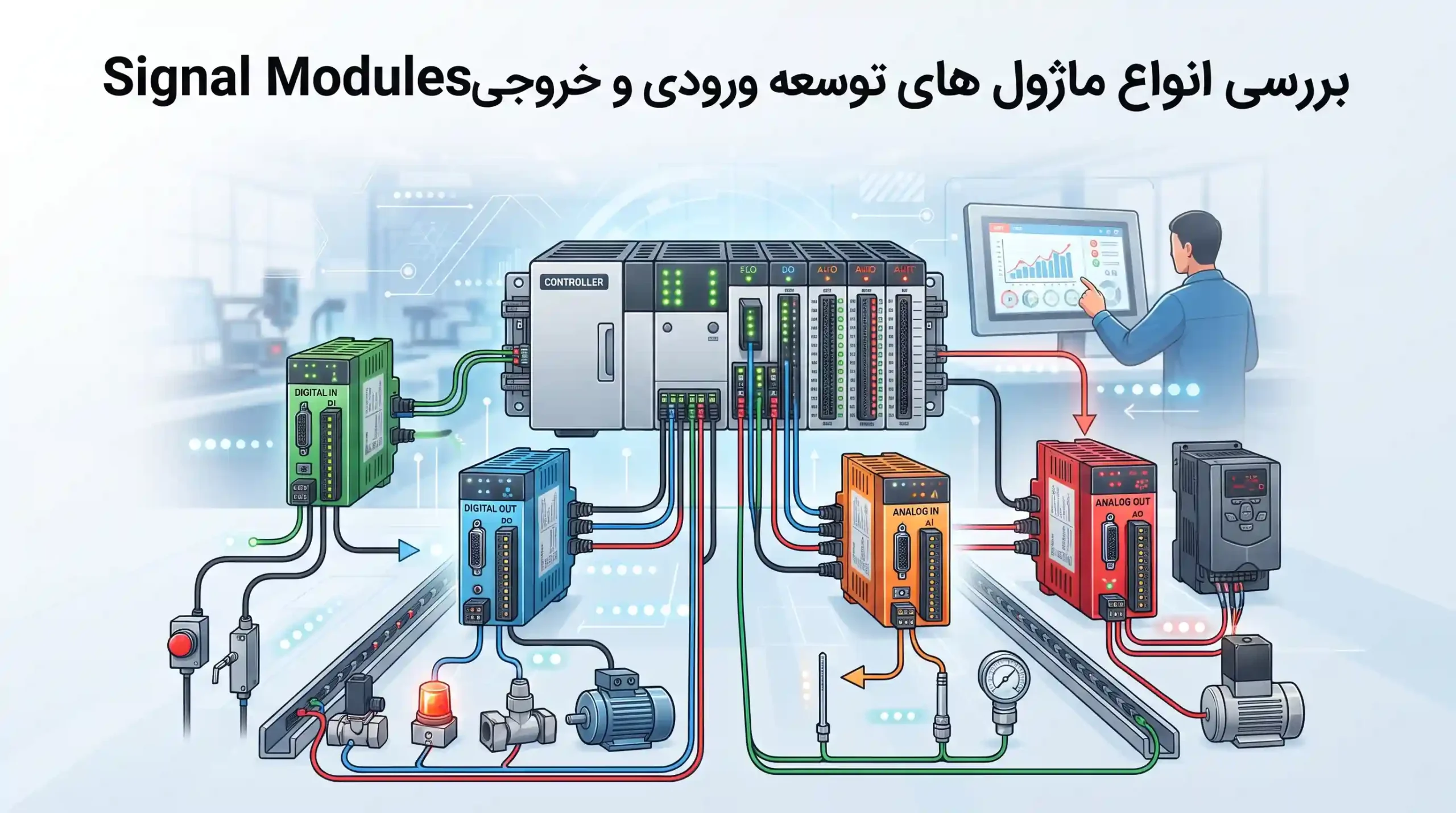

🔗 افزودن تجهیزات جانبی و ماژورهای IO به شبکه
گسترش سیستم با ماژول‌های توزیع‌شده
بسیاری از پروژه‌های صنعتی به قدری بزرگ هستند که نمی‌توان تمامی حسگرها و عملگرها را مستقیماً با کابل‌کشی طولانی به CPU متصل کرد. در این حالت استفاده از ماژول‌های ورودی/خروجی توزیع‌شده (Distributed I/O) مانند خانواده ET 200 ضروری است. پس از خرید پی ال سی زیمنس S7-1200 و جانمایی آن در تابلو برق، می‌توانید این ماژول‌های راه دور را به شبکه پروفینت اضافه کنید.
در محیط نرم‌افزار، از بخش Hardware Catalog، ماژول‌های I/O مورد نظر را جستجو کرده و با کشیدن و رها کردن (Drag and Drop) آن‌ها را به شبکه PROFINET IO System متصل کنید.
آدرس‌دهی حافظه و مموری مپینگ
پس از افزودن تجهیزات جانبی، نرم‌افزار به صورت خودکار آدرس‌های ورودی و خروجی (I/O Address) را به آن‌ها اختصاص می‌دهد. شما می‌توانید این آدرس‌ها را به دلخواه تغییر دهید تا در برنامه‌نویسی PLC به راحتی به آن‌ها دسترسی داشته باشید. جدول زیر نمونه‌ای از آدرس‌دهی را نشان می‌دهد:
| نوع ماژول | آدرس شروع ورودی | آدرس شروع خروجی | وضعیت اتصال |
|---|---|---|---|
| ماژول دیجیتال 16 کاناله | %I0.0 تا %I1.7 | %Q0.0 تا %Q1.7 | متصل به شبکه پروفینت |
| ماژول آنالوگ 4 کاناله | %IW64 تا %IW70 | %QW64 تا %QW70 | فعال و کالیبره شده |
برای دریافت مشاوره در خصوص انتخاب بهترین ماژول‌های جانبی متناسب با پی ال سی خود، کارشناسان لاجیک کالا آماده پاسخگویی هستند.
⚡ تست، عیب‌یابی و مانیتورینگ شبکه پروفینت در عمل
تشخیص سریع خطاها و تست ارتباطی
پس از اتمام کابل‌کشی، تنظیمات IP و نام‌گذاری‌ها، نوبت به تست نهایی سیستم می‌رسد. یکی از بزرگترین مزایای پروتکل پروفینت، امکانات فوق‌العاده عیب‌یابی (Diagnostics) آن است. زمانی که مهندسان پروژه اقدام به استانداردسازی یا خرید پی ال سی زیمنس S7-1200 می‌کنند، انتظار دارند ابزارهای مانیتورینگ خطاهای شبکه را به سرعت گزارش دهند.
با استفاده از قابلیت Online & Diagnostics در TIA Portal می‌توانید وضعیت سلامت هر کدام از تجهیزات شبکه را به صورت رنگی (سبز برای وضعیت نرمال و قرمز برای خطای قطع ارتباط) مشاهده کنید.
نکات کلیدی برای رفع خطاهای رایج شبکه
اگر در برقراری ارتباط با تجهیزات پروفینت دچار مشکل شدید، موارد زیر را بررسی کنید:
- چک کردن چراغ‌های وضعیت (LED) روی بدنه پی ال سی و سوئیچ شبکه
- مطمئن بودن از سالم بودن کابل‌های شبکه و عدم وجود خمیدگی شدید
- بررسی مجدد یکتا بودن Device Name ها در کل شبکه
- اطمینان از فایروال نبودن و غیرفعال بودن پورت‌های مسدودکننده در کارت شبکه کامپیوتر
رعایت این نکات فنی باعث می‌شود راه‌اندازی خط تولید شما بدون کوچک‌ترین تاخیری انجام شود. مجموعه لاجیک کالا با ارائه تجهیزات اصل، شما را در تمامی مراحل پشتیبانی می‌کند.
🎯 نتیجه‌گیری و مزایای استفاده از پروتکل پروفینت با تجهیزات زیمنس
نگاهی به آینده اتوماسیون با ستیگ‌های پیشرفته
در این مقاله جامع، مراحل پیکربندی پروتکل پروفینت را همراه با نکات کلیدی مربوط به خرید پی ال سی زیمنس S7-1200 بررسی کردیم. پروتکل PROFINET به عنوان ستون فقرات ارتباطی در صنایع مدرن، سرعتی بی‌نظیر، پایداری بالا و انعطاف‌پذیری فوق‌العاده‌ای را ارائه می‌دهد که با سخت‌افزارهای قدرتمند زیمنس همخوانی کامل دارد.
انتخاب تجهیزات اورجینال، طراحی دقیق توپولوژی شبکه و استفاده از ابزارهای عیب‌یابی مدرن مانند TIA Portal تضمین‌کننده بهره‌وری حداکثری خطوط تولید صنعتی خواهد بود.
چ چرا لاجیک کالا بهترین انتخاب شماست؟
تأمین تجهیزات اتوماسیون صنعتی از منابع معتبر، دغدغه‌ای همیشگی برای مهندسان و صنعتگران است. با خرید پی ال سی زیمنس S7-1200 از فروشگاه تخصصی لاجیک کالا، علاوه بر دریافت کالای اورجینال با گارانتی معتبر، از مشاوره تخصصی مهندسی، قیمت‌گذاری منصفانه و پشتیبانی فنی بهره‌مند خواهید شد. ما در کنار شما هستیم تا صنعت کشور با بالاترین فناوری‌های روز دنیا به پیش برود.
| سوال | پاسخ |
|---|---|
| پروتکل پروفینت چیست؟ | یک پروتکل ارتباطی پیشرفته مبتنی بر اترنت صنعتی است که برای تبادل داده سریع و امن بین تجهیزات اتوماسیون صنعتی استفاده می‌شود. |
| چرا S7-1200 برای شبکه پروفینت مناسب است؟ | این کنترلر دارای پورت اترنت داخلی است و به صورت پیش‌فرض از پروتکل پروفینت برای ارتباط با HMI، درایو و ماژول‌ها پشتیبانی می‌کند. |
| چگونه پی ال سی S7-1200 را به شبکه متصل کنیم؟ | با استفاده از کابل شبکه صنعتی، اتصال به سوئیچ و انجام تنظیمات IP و Device Name در نرم‌افزار TIA Portal انجام می‌شود. |
| نقش Device Name در پروفینت چیست؟ | برخلاف آدرس IP، تجهیزات در پروفینت با یک نام یکتا شناخته می‌شوند که تعویض سخت‌افزار معیوب را بسیار ساده‌تر می‌کند. |
| آیا خرید پی ال سی زیمنس S7-1200 نیاز به لایسنس نرم‌افزاری دارد؟ | خود سخت‌افزار نیازی به لایسنس ندارد، اما برای برنامه‌نویسی و پیکربندی آن به نرم‌افزار TIA Portal و لایسنس آن نیاز دارید. |
| بهترین مرجع برای خرید تجهیزات زیمنس کجاست؟ | فروشگاه تخصصی لاجیک کالا به عنوان تأمین‌کننده تجهیزات اورجینال اتوماسیون صنعتی در خدمت صنعتگران است. |
| چگونه خطاهای شبکه پروفینت را عیب‌یابی کنیم؟ | با استفاده از بخش Online & Diagnostics در نرم‌افزار TIA Portal و بررسی چراغ‌های LED روی سخت‌افزار. |
| آیا می‌توان از کابل شبکه معمولی برای پروفینت استفاده کرد؟ | توصیه می‌شود حتماً از کابل‌های شیلددار صنعتی (Cat5e یا Cat6 Shielded) برای جلوگیری از نویز استفاده کنید. |
| نقش ماژول‌های ET 200 در شبکه چیست؟ | این ماژول‌ها به عنوان ورودی/خروجی‌های توزیع‌شده در نقاط مختلف کارخانه به شبکه پروفینت متصل می‌شوند. |
