راهنمای خرید اینورتر و درایو صنعتی برای موتورهای سه فاز

🔌 اهمیت و کاربرد اینورتر و درایو صنعتی در الکتروموتورهای سه فاز

نقش حیاتی اینورتر و درایو صنعتی در اتوماسیون مدرن

الکتروموتورهای سه فاز، قلب پپنده خطوط تولید، ماشین‌آلات صنعتی و زیرساخت‌های کارخانه‌ای هستند. با این حال، راه‌اندازی مستقیم موتورهای سه فاز به شبکه برق (روش مستقیم یا Direct On Line) مشکلات متعددی از جمله جریان راه‌اندازی بالا (تا ۷ برابر جریان نامی)، ضربات مکانیکی شدید به گیربکس و کوپلینگ‌ها و افت ولتاژ ناگهانی در شبکه برق کارخانه ایجاد می‌کند. در اینجاست که خرید اینورتر و درایو صنعتی به عنوان یک راهکار کاملاً مهندسی و اقتصادی مطرح می‌شود.

درایو فرکانس متغیر (VFD) یا اینورتر صنعتی، تجهیزات الکترونیک قدرتی هستند که با تغییر فرکانس و ولتاژ اعمال‌شده به موتور سه فاز، امکان کنترل دقیق سرعت، گشتاور و نحوه شتاب‌گیری موتور را فراهم می‌سازند. این عملکرد نه تنها شوک‌های راه‌اندازی را حذف می‌کند، بلکه اصلاح ضریب توان و بهینه‌سازی مصرف انرژی را به همراه دارد.

مزایای اصلی استفاده از درایو فرکانس متغیر در موتور سه فاز

به‌کارگیری درایو صنعتی در سیستم‌های برق صنعتی، مزایای فنی و اقتصادی چشمگیری ارائه می‌دهد:

• کاهش مصرف انرژی: در بارهای گشتاور متغیر نظیر فن‌ها و پمپ‌ها، کاهش اندک سرعت موتور منجر به افت توان مصرفی طبق قوانین تناسب می‌شود.
• افزایش طول عمر تجهیزات مکانیکی: با راه‌اندازی و توقف نرم (Soft Start / Soft Stop)، استهلاک بلبرینگ‌ها، تسمه‌ها و گیربکس‌ها به شدت کاهش می‌یابد.
• حفاظت کامل از الکتروموتور: اینورترهای مدرن دارای سیستم‌های حفاظتی پیشرفته علیه اضافه جریان، اضافه ولتاژ، افت ولتاژ، داغ شدن موتور (PTC)، دو فاز شدن و اتصال کوتاه هستند.
• امکان اتصال به شبکه‌های صنعتی: اکثر درایوهای جدید با پشتیبانی از پروتکل‌های ارتباطی مانند Modbus، PROFIBUS و PROFINET به‌راحتی در فرآیندهای اتوماسیون یکپارچه می‌شوند.

استفاده از درایو صنعتی مناسب در سیستم‌های پمپ و فن می‌تواند تا ۵۰ درصد هزینه برق کارخانجات را کاهش دهد و دوره بازگشت سرمایه خریدار را به کمتر از یک سال برساند.

⚙️ پارامترهای کلیدی فنی در انتخاب و خرید اینورتر صنعتی

معیارهای تعیین‌کننده در انتخاب دقیق اینورتر

برای انتخاب یک درایو مناسب، نگریستن تنها به توان نامی موتور (کیلووات یا اسب بخار) کافی نیست. پیچیدگی شرایط کاری و تنوع بارهای صنعتی ایجاب می‌کند که پارامترهای متعدد دیگری بررسی شوند. بی‌توجهی به این جزییات می‌تواند منجر به آسیب‌دیدگی درایو، تریپ‌های مداوم و متوقف شدن خط تولید گردد.

۱. جریان نامی (Current Rating) و ولتاژ ورودی

مهم‌ترین ملاک در انتخاب درایو، جریان نامی الکتروموتور (FLA) است. توان ذکر شده روی پلاک درایو بر اساس استاندارد مشخصی محاسبه شده است، اما موتورهای مختلف با توان یکسان ممکن است جریان‌های متفاوتی کشیده و نیازمند درایوی با آمپراژ بالاتر باشند. همچنین تعیین ولتاژ ورودی (تک‌فاز به سه فاز ۲۲۰ ولت یا سه فاز ۳۸۰ ولت) گام نخست انتخاب است.

۲. نوع بار: کاربری سنگین (Heavy Duty) در برابر کاربری نرمال (Normal Duty)

یکی از مفاهیم کلیدی در تجهیزات اتوماسیون صنعتی لاجیک کالا، دسته‌بندی توانایی اضافه بار درایو است:

• کاربری نرمال (Normal Duty / Light Duty): برای بارهایی که گشتاور استارت پایینی دارند و اضافه بار ناگهانی تجربه نمی‌کنند (مانند فن‌ها، پمپ‌های سانتریفیوژ و هواکش‌ها). توان اضافه بار معمولاً ۱۱۰٪ تا ۱۲۰٪ به مدت ۶۰ ثانیه است.
• کاربری سنگین (Heavy Duty): برای بارهایی با گشتاور اولیه بالا و امکان شوک بار ناگهانی (مانند نوار نقاله‌های پر، جرثقیل‌ها، میکسرها و اکسترودرها). در این حالت درایو توانایی تحمل اضافه بار ۱۵۰٪ تا ۲۰۰٪ را دارا می‌باشد.

۳. شرایط محیطی و درجه حفاظت IP

محیط‌های صنعتی آغشته به گرد و غبار، رطوبت یا گازهای خورنده نیازمند درایوهایی با کد حفاظتی مناسب (مانند IP20 برای داخل تابلو، یا IP54 و IP65 برای نصب مستقیم) و برد‌های با پوشش ایزوله (Coated PCBs) هستند.

چگونه از آسیب دیدن موتورها در برابر اضافه جریان جلوگیری کنیم؟ کلیدهای حرارتی و تجهیزات سوئیچینگ لاجیک کالا، بهترین سپر دفاعی برای الکتروموتورهای شما هستند.
✅ تشخیص سریع جریان‌های خطا و قطع مدار
✅ قابلیت تنظیم دقیق جریان قطع حرارتی
✅ بدنه محکم و مقاوم در برابر جرقه‌های شدید
ایمنی تجهیزات خود را به محصولات باکیفیت لاجیک کالا بسپارید.

📊 مقایسه روش‌های کنترلی V/f و Vector Control در درایوهای صنعتی

شناخت مودهای کنترلی برای عملکرد بهینه الکتروموتور

درایوهای صنعتی بر اساس سطح تکنولوژی و پردازش مداری خود، روش‌های کنترلی متفاوتی را برای هدایت موتورهای سه فاز ارائه می‌دهند. انتخاب روش کنترلی مناسب، نقش مستقیمی در پایداری سیستم، کنترل گشتاور در دورهای پایین و دقت سرعت دارد.

روش‌های اصلی کنترل موتور سه فاز

به طور کلی، سه الگوریتم کنترلی عمده در درایوهای صنعتی مدرن استفاده می‌شود:

1. کنترل اسکالر یا ولتاژ/فرکانس (V/f Control): ساده‌ترین روش کنترلی است که نسبت ولتاژ به فرکانس را ثابت نگه می‌دارد. این روش برای بارهایی با گشتاور متغیر عالی بوده اما در دورهای پایین (زیر ۵ هرتز) افت گشتاور شدید دارد.
2. وکتور کنترل بدون سنسور (Sensorless Vector Control – SVC): درایو با مدل‌سازی ریاضی الکتروموتور، مؤلفه‌های تولیدکننده شار و گشتاور را به صورت مستقل کنترل می‌کند. این مود گشتاور عالی در سرعت‌های بسیار پایین بدون نیاز به انکودر ارائه می‌دهد.
3. وکتور کنترل حلقه بسته (Closed Loop Vector Control – FVC): با دریافت فیدبک دقیق سرعت و موقعیت از انکودر، گشتاور کامل در سرعت صفر و بالاترین دقت سرعت را فراهم می‌سازد.

جدول زیر مقایسه‌ای جامع میان این روش‌های کنترلی برای تسهیل فرآیند خرید ارائه می‌دهد:

روش کنترلی	گشتاور در دور پایین	دقت سرعت	پاسخ دینامیکی	کاربردهای رایج
کنترل اسکالر (V/f)	ضعیف تا متوسط	حدود ۲٪	کند	فن، پمپ، هواکش
وکتور کنترل بدون سنسور (SVC)	عالی (تا ۱۵۰٪ گشتاور نامی)	حدود ۰.۵٪	سریع	نوار نقاله، میکسر، بالابر معمولی
وکتور کنترل حلقه بسته (FVC)	فوق‌العاده (گشتاور کامل در سرعت صفر)	۰.۰۱٪	بسیار سریع	جرثقیل، آسانسور، وینچ سنگین

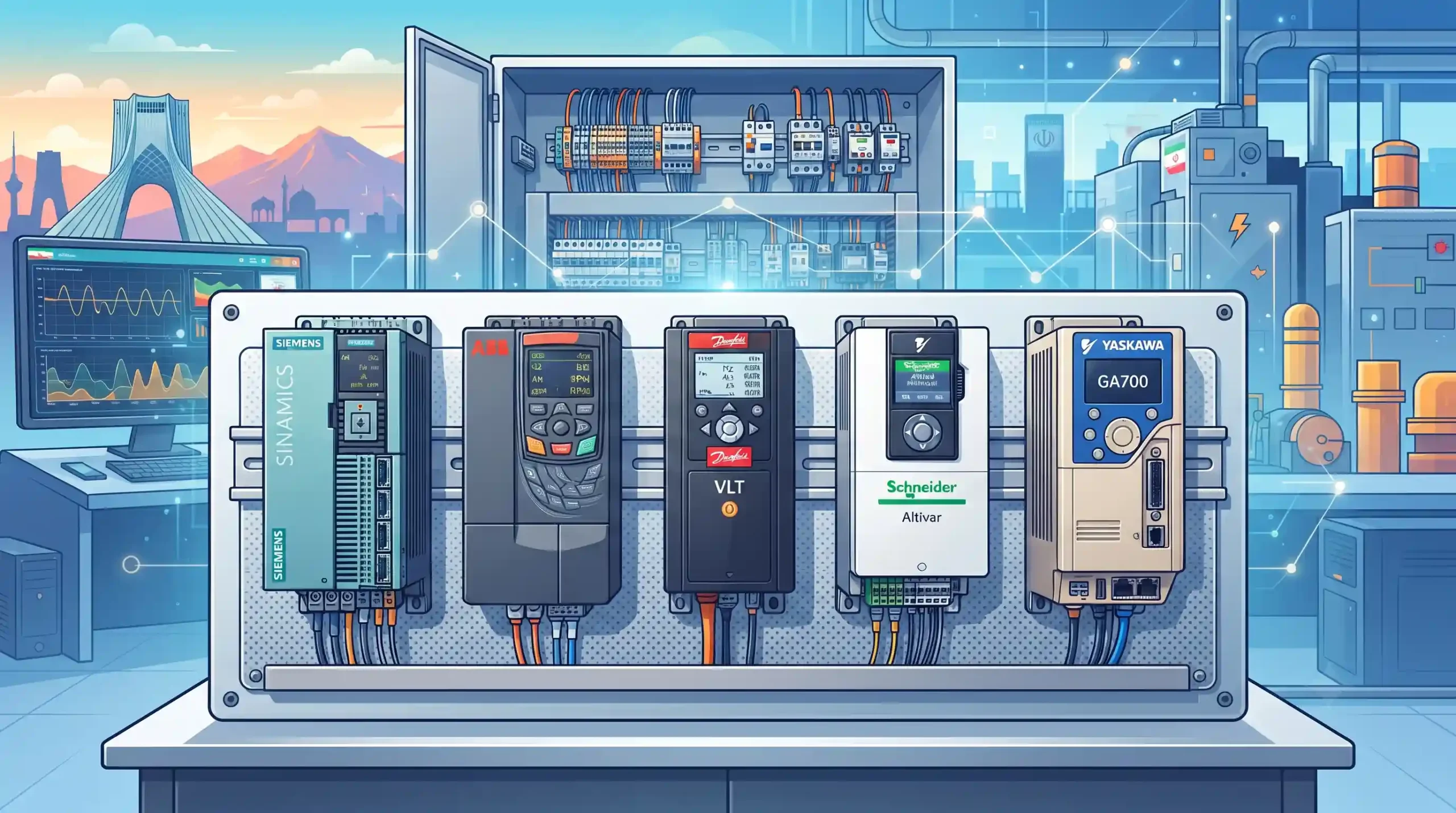

🏭 بررسی تخصصی برندها و خانواده‌های مطرح درایو در بازار ایران

برندهای پیشرو در تولید اینورتر و درایو صنعتی

در بازار اتوماسیون صنعتی ایران، برندها و خانواده‌های متعددی حضور دارند که هر کدام ویژگی‌ها و بازه قیمتی متفاوتی ارائه می‌کنند. در هنگام خرید اینورتر و درایو صنعتی، شناخت قابلیت‌های فنی هر برند جهت تناسب با پروژه حیاتی است.

خانواده درایوهای زیمنس (Siemens SINAMICS)

کمپانی زیمنس آلمان بی‌شک یکی از قدرتمندترین بازیگران اتوماسیون است. سری‌های محبوب این برند عبارتند از:

• SINAMICS V20: درایو اقتصادی و اقتصادی فشرده برای کاربردهای عمومی و بارهای ساده تا توان ۱۵ کیلووات.
• SINAMICS G120: درایو ماژولار با قابلیت‌های حفاظتی ایمنی (Safety Integrated) و عملکرد فوق‌العاده در بارهای سنگین صنعتی.

خانواده درایوهای دلتا (Delta VFD)

تجهیزات برند دلتا تایوان به دلیل قیمت رقابتی، کیفیت ساخت عالی و پشتیبانی نرم‌افزاری قوی سهم بسزایی از بازار ایران را به خود اختصاص داده‌اند:

• سری VFD-EL: اینورترهای فشرده با کنترل V/f مناسب پمپ و فن.
• سری VFD-E: درایوهای ماژولار با قابلیت توسعه PLC داخلی و وکتور کنترل.
• سری C2000: درایوهای سنگین‌کار فرکانس بالا با امکانات پیشرفته برای اتوماسیون پیشرفته.

برای پروژه‌هایی که نیازمند موقعیت‌یابی دقیق فوق‌العاده هستند، گاهی به جای درایو معمولی استفاده از سروو توصیه می‌شود. توصیه می‌کنیم مقاله راهنمای انتخاب و خرید سروو درایو و سروو موتور دلتا برای مبتدیان را مطالعه نمایید تا تفاوت‌های عملکردی آن‌ها را بهتر درک کنید.

🛡️ تجهیزات جانبی و حفاظتی ضروری برای نصب درایو و اینورتر

تجهیزات مکمل برای افزایش طول عمر درایو و موتور

خرید خود دستگاه اینورتر تنها بخشی از فرآیند راه‌اندازی یک سیستم رانش مطمئن است. به منظور حفاظت از درایو در برابر اغتشاشات شبکه، جلوگیری از انتشار نویزهای هارمونیکی و ایمن‌سازی الکتروموتور، استفاده از تجهیزات جانبی استاندارد ضروری است.

۱. چوک‌های ورودی و خروجی (Line / Output Reactors)

چوک ورودی (AC Reactor) از درایو در برابر جهش‌های ولتاژ شبکه (Spikes) محافظت کرده و هارمونیک‌های تولید شده توسط درایو را به شبکه ورودی کاهش می‌دهد. چوک خروجی نیز در مواردی که فاصله کابل‌کشی بین اینورتر و الکتروموتور زیاد است (بیش از ۵۰ متر)، از آسیب دیدن عایق‌بندی سیم‌پیچی موتور در اثر ولتاژهای ضربه‌ای (dv/dt) جلوگیری می‌نماید.

۲. فیلترهای نویز EMC / RFI

درایوهای فرکانس متغیر به دلیل سوئیچینگ سریع ترانزیستورهای IGBT، نویزهای فرکانس بالا ایجاد می‌کنند. استفاده از فیلترهای EMC مانع اختلال عملکرد تجهیزات حساس الکترونیکی، سنسورها و سیستم‌های کنترل نظیر PLCهای مجاور می‌شود.

۳. مقاومت ترمز (Braking Resistor) و یونیت ترمز

در بارهای دارای اینرسی بالا (مانند سانتریفیوژها) یا بارهایی که تحت تأثیر نیروی ثقل حرکت می‌کنند (مانند بالابرها)، هنگام کاهش سرعت، موتور به حالت ژنراتوری رفته و انرژی انرژی برگشتی (Regenerative Energy) به سمت درایو سرازیر می‌شود. مقاومت ترمز این انرژی اضافی را به شکل حرارت تخلیه کرده و از تریپ اضافه ولتاژ (Overvoltage Trip) جلوگیری می‌کند.

اگر در پروژه‌های صنعتی خود با ماشین‌آلات سی‌ان‌سی و حرکت دقیق سر و کار دارید، مطالعه مقاله تخصصی راهنمای خرید سروو درایو و سروو موتور دلتا برای ماشین‌های CNC می‌تواند دیدگاه جامعی درباره سیستم‌های کنترل حرکت به شما بدهد.

چگونه مصرف انرژی پمپ‌ها و فن‌های بزرگ را کاهش دهیم؟ با خرید اینورترهای باکیفیت از لاجیک کالا، گام بزرگی در جهت بهینه‌سازی مصرف برق کارخانه خود بردارید.
✅ تنظیم خودکار فرکانس متناسب با دبی خروجی
✅ طول عمر بیشتر پمپ به دلیل استارت‌های نرم
✅ کاهش شدید هزینه‌های قبوض برق کارگاه
درایو مورد نظر خود را هم‌اکنون از لاجیک کالا سفارش دهید.

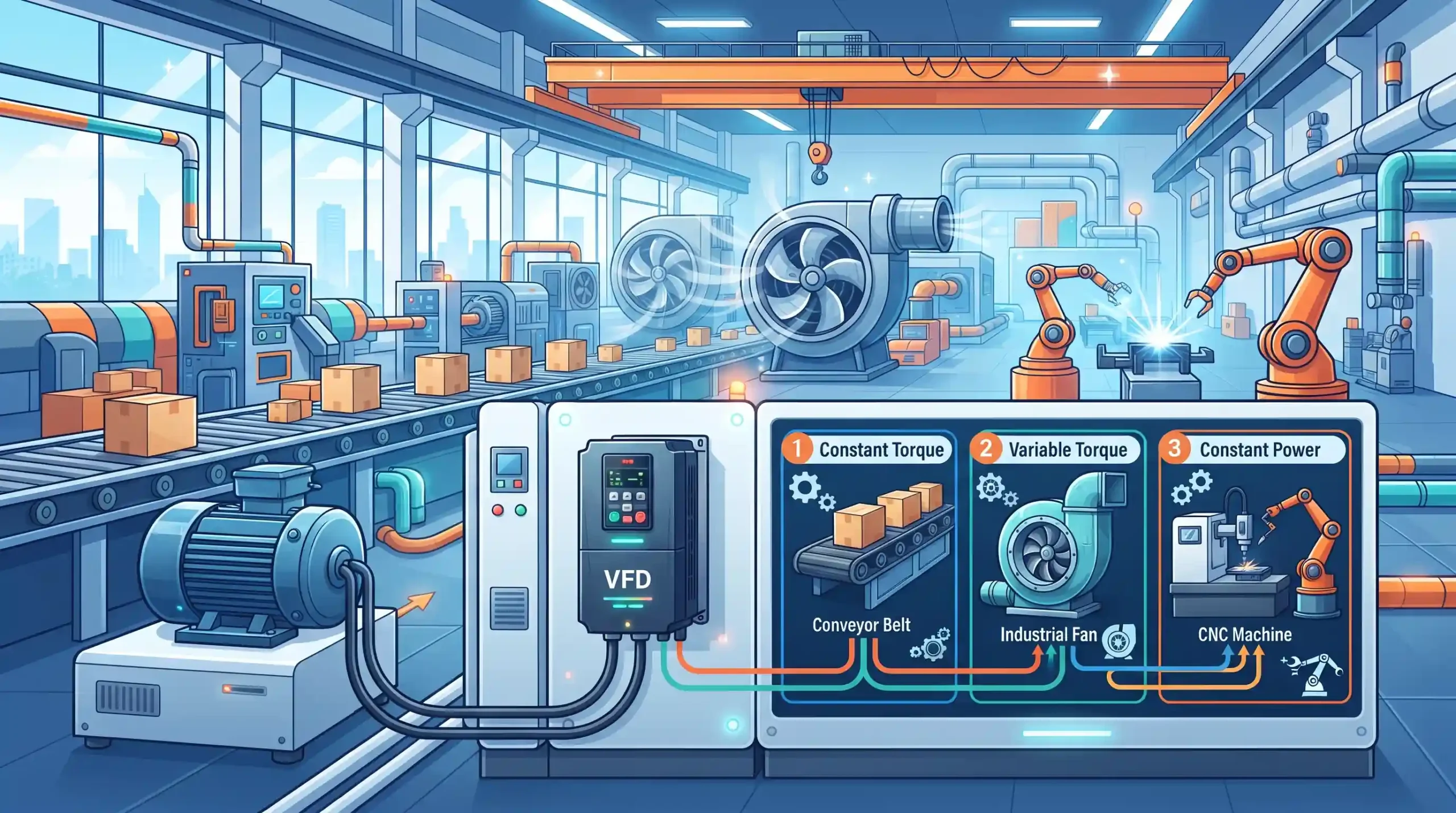

📈 کاربرد درایو صنعتی در صنایع مختلف و انتخاب بر اساس نوع بار

تطبیق مشخصات درایو با نیازهای واقعی خط تولید

هر صنعت و ماشین صنعتی رفتاری منحصر‌به‌فرد از نظر گشتاور، سرعت و چرخه کاری دارد. انتخاب ناآگاهانه درایو بدون در نظر گرفتن رفتار بار، منجر به خرید درایو گران‌تر از حد نیاز یا درایوی ضعیف و آسیب‌پذیر خواهد شد.

دسته‌بندی بارهای صنعتی

بارهای صنعتی از نظر رابطه گشتاور و سرعت به سه دسته اصلی تقسیم می‌شوند:

• گشتاور متغیر (Variable Torque): گشتاور متناسب با توان دوم سرعت و توان متناسب با توان سوم سرعت تغییر می‌کند (پمپ‌های سانتریفیوژ، فن‌ها و دمنده‌ها).
• گشتاور ثابت (Constant Torque): گشتاور در تمام سرعت‌ها ثابت باقی می‌ماند (نوار نقاله، میکسر، کمپرسور رفت و برگشتی، بالابرها).
• توان ثابت (Constant Power): با افزایش سرعت، گشتاور کاهش می‌یابد تا توان ثابت بماند (ماشین‌های ابزار، سیم‌پیچ‌ها و رول‌کن‌ها).

جدول زیر راهنمایی سریع برای انتخاب مشخصات درایو بر اساس نوع بار است:

نوع بار صنعتی	ویژگی گشتاور	مدل درایو پیشنهادی	نکته کلیدی در خرید
پمپ سانتریفیوژ و فن	گشتاور متغیر (متناسب با توان دوم سرعت)	سبک‌کار (Normal Duty)	صرفه‌جویی انرژی و کنترل PID
نوار نقاله و جرثقیل	گشتاور ثابت (نیاز به قدرت بالا در استارت)	سنگین‌کار (Heavy Duty)	یونیت ترمز داخلی و مقاومت ترمز
میکسر و اکسترودر	گشتاور ثابت با شوک‌های ناگهانی	سنگین‌کار با وکتور کنترل	قابلیت تحمل اضافه بار ۱۵۰٪ تا ۲۰۰٪

💡 اشتباهات رایج در خرید درایو صنعتی و راهکارهای جلوگیری از آن

چگونه از خریدهای اشتباه و هزینه‌های اضافی جلوگیری کنیم؟

تجربه نشان داده است که بخش عمده‌ای از خرابی‌های درایو در ماه‌های اول پس از نصب، ناشی از انتخاب نادرست اولیه است. آگاهی از این خطاها، تضمین‌کننده خریدی مطمئن و باکیفیت خواهد بود.

۱. انتخاب درایو صرفاً بر اساس کیلووات موتور

همان‌طور که اشاره شد، جریان نامی (Amperes) ملاک اصلی است. موتورهای قدیمی، موتورهای ۸ قطبی یا ۶ قطبی، و موتورهای دارای ضریب توان پایین، جریان به مراتب بیشتری نسبت به موتورهای استاندارد ۲ یا ۴ قطبی هم‌توان می‌کشند. همواره جریان نامی روی پلاک موتور را با جریان خروجی مداوم درایو مقایسه کنید.

۲. نادیده گرفتن کاهش توان ناشی از ارتفاع و دما (Derating)

سازندگان توان نامی درایو را برای دمای محیطی ۴۰ درجه سانتی‌گراد و ارتفاع ۱۰۰۰ متری از سطح دریا طراحی می‌کنند. در مناطق گرمسیر یا ارتفاعات بالا که هوا رقیق‌تر است، خنک‌کاری درایو کاهش می‌یابد و باید درایوی با یک سایز توان بالاتر خریداری شود.

۳. بی‌توجهی به اهمیت اتوماسیون و انتخاب درایو غیر هوشمند

امروزه با پیچیده شدن فرآیندهای صنعتی، هماهنگی درایو با سایر اجزای سیستم ضروری است. برای آشنایی با دلایل اهمیت یکپارچه‌سازی سیستم‌های حرکتی، مطالعه مقاله خرید سروو درایو و سروو موتور دلتا برای اتوماسیون گزینه‌ای هوشمندانه است.

۴. خرید کالای بدون گارانتی و تقلبی

متأسفانه درایوهای بازسازی‌شده یا تقلبی در بازار موجود هستند که خنک‌کاری ضعیف یا ترانزیستورهای بی‌کیفیت دارند. مطمئن‌ترین راه، تهیه کالا از تأمین‌کنندگان معتبر است.

🛍️ راهنمای خرید اینورتر و درایو صنعتی از لاجیک کالا و جمع‌بندی

مزایای خرید اینورتر و تجهیزات اتوماسیون از لاجیک کالا

انتخاب و خرید اینورتر و درایو صنعتی گامی کلیدی در ارتقای بهره‌وری و کاهش هزینه‌های عملیاتی کارخانجات است. مجموعه فروشگاه اتوماسیون صنعتی لاجیک کالا با درک دقیق دغدغه‌های مهندسان و صنعتگران، بستری امن و تخصصی برای تأمین قطعات اصلی فراهم کرده است.

چرا لاجیک کالا انتخاب اول مهندسان است؟

• تضمین اصالت کالا: کلیه درایوهای زیمنس، دلتا و سایر برندها با اصالت ۱۰۰٪ اورجینال عرضه می‌شوند.
• مشاوره تخصصی پیش از خرید: کارشناسان مجرب لاجیک کالا با بررسی دقیق مشخصات موتور، نوع بار و شرایط محیطی، بهترین مدل درایو را به شما پیشنهاد می‌دهند.
• قیمت‌گذاری منصفانه و شفاف: حذف واسطه‌ها و عرضه مستقیم محصولات سبب ارائه رقابتی‌ترین قیمت‌ها در بازار شده است.
• ارسال سریع و پشتیبانی فنی: تأمین به موقع تجهیزات برای جلوگیری از توقف خطوط تولید همراه با خدمات پشتیبانی پس از فروش.

برای دریافت مشاوره رایگان، استعلام قیمت و ثبت سفارش انواعی از درایوهای صنعتی سه فاز، کافی است به وب‌سایت لاجیک کالا مراجعه نموده و از تجربه یک خرید مطمئن صنعتی لذت ببرید.

سوال	پاسخ
آیا می‌توان اینورتر تک‌فاز را به موتور سه فاز متصل کرد؟	بله، اینورترهای ورودی تک‌فاز ۲۲۰ ولت خروجی سه فاز ۲۲۰ ولت تولید می‌کنند؛ مشروط بر اینکه سیم‌پیچی موتور سه فاز به صورت مثلث بسته شود.
تفاوت اینورتر و درایو صنعتی چیست؟	در اصلاح عامیانه این دو واژه به‌جای هم استفاده می‌شوند؛ اما اینورتر فقط بخش تبدیل DC به AC است، در حالی که درایو کل سیستم کنترلی را شامل می‌شود.
چرا درایو هنگام کار پیغام Overvoltage می‌دهد؟	این خطا معمولاً ناشی از برگشت انرژی موتور به درایو در زمان توقف سریع یا بارهای اینرسی بالا است و با نصب مقاومت ترمز حل می‌شود.
آیا استفاده از اینورتر باعث کاهش مصرف برق می‌شود؟	بله، به‌ویژه در بارهای گشتاور متغیر مانند پمپ و فن، کاهش سرعت موتور کاهش چشمگیری در توان مصرفی ایجاد می‌کند.
چوک ورودی چه زمانی برای درایو ضروری است؟	هنگامی که کیفیت برق شبکه پایین است، نوسانات شدید ولتاژ وجود دارد یا توان ترانسفورماتور تغذیه بسیار بزرگتر از توان درایو است.
حداکثر فاصله مجاز کابل بین درایو و موتور چقدر است؟	معمولاً بدون چوک خروجی تا ۵۰ متر؛ برای فواصل بیشتر استفاده از چوک خروجی یا فیلتر dv/dt ضروری است.
تفاوت کاربری Heavy Duty و Normal Duty در خرید درایو چیست؟	در کاربری Heavy Duty درایو توانایی تحمل اضافه بار تا ۱۵۰٪ برای بارهای سنگین را دارد، اما در Normal Duty اضافه بار حدود ۱۱۰٪ است.
کدام مود کنترلی برای بالابر و آسانسور مناسب است؟	وکتور کنترل بدون سنسور (SVC) یا وکتور کنترل حلقه بسته (FVC) به همراه انکودر جهت تأمین گشتاور در سرعت صفر.
آیا اینورتر نیاز به سرویس و نگهداری دوره‌ای دارد؟	بله، گردگیری فن خنک‌کننده، بررسی سفت بودن اتصالات ترمینال‌ها و چک کردن دمای کارکرد هیت‌سینک ضروری است.
چگونه برند مناسب درایو را انتخاب کنیم؟	بر اساس بودجه پروژه، اهمیت خط تولید، دسترسی به قطعات یدکی و نیاز به پروتکل‌های ارتباطی پیشرفته نظیر پروفینت یا مدباس.
