🔌 اهمیت منابع تغذیه صنعتی و معرفی خانواده SITOP زیمنس
نقش حیاتی منبع تغذیه در پایداری سیستمهای اتوماسیون صنعتی
در دنیای مدرن اتوماسیون صنعتی، جریان برق مستقیم (DC) به عنوان شریان حیاتی تمامی تجهیزات کنترلی، پردازشی و مانیتورینگ عمل میکند. کوچکترین نوسان، افت ولتاژ یا اختلال در ولتاژ خروجی منبع تغذیه میتواند منجر به ریست شدن اتوماتیک کنترلرها، توقف ناگهانی خطوط تولید و در نهایت بروز خسارات مالی بسیار سنگین شود. به همین علت، انتخاب یک منبع تغذیه صنعتی باکیفیت و استاندارد، تضمینکننده پایداری کلیه اجزای تابلو برق است. در این میان، منابع تغذیه خانواده SITOP زیمنس به عنوان استانداردی جهانی در قابلیت اطمینان و کارایی شناخته میشوند.
صنعتگران و مهندسان باتجربه همواره برای تأمین ولتاژ 24 ولت DC کاملاً ایزوله و بدون نویز، به برندهای معتبری همچون زیمنس متکی هستند. فروشگاه اتوماسیون صنعتی لاجیک کالا با درک دقیق این نیاز و اهمیت بالای مداومت کاری تجهیزات در کارخانجات، امکان دسترسی آسان به طیف وسیعی از منابع تغذیه SITOP را فراهم کرده است. منابع تغذیه SITOP نه تنها ولتاژ ورودی AC یا DC متغیر را به ولتاژ DC تثبیتشده تبدیل میکنند، بلکه با دارا بودن مدارهای حفاظتی پیشرفته، تجهیزات حساس پاییندست مانند PLCها، HMIها و سنسورها را در برابر نوسانات شدید شبکه برق محافظت مینمایند.
چرا منابع تغذیه معمولی برای کاربردهای صنعتی مناسب نیستند؟
منابع تغذیه تجاری و معمولی برای شرایط محیطی سخت طراحی نشدهاند. در محیطهای صنعتی عوامل متعددی نظیر نویزهای الکترومغناطیسی حاصل از کارکرد اینورترها، تغییرات دمایی شدید، لرزشهای مکانیکی و گرد و غبار وجود دارند. منابع تغذیه صنعتی SITOP با بهرهگیری از طراحی فشرده، بدنه مقاوم با قابلیت نصب روی ریل DIN (DIN-rail) و پایداری بالا در دمای کارکرد منفی ۲۵ تا مثبت ۷۰ درجه سانتیگراد، پاسخگوی سختگیرانهترین استانداردهای صنعتی هستند.
منابع تغذیه SITOP زیمنس با نرخ بهرهوری تا ۹۵ درصد، میزان تلفات حرارتی درون تابلو را به حداقل رسانده و طول عمر سایر تجهیزات مجاور را به طرز چشمگیری افزایش میدهند.

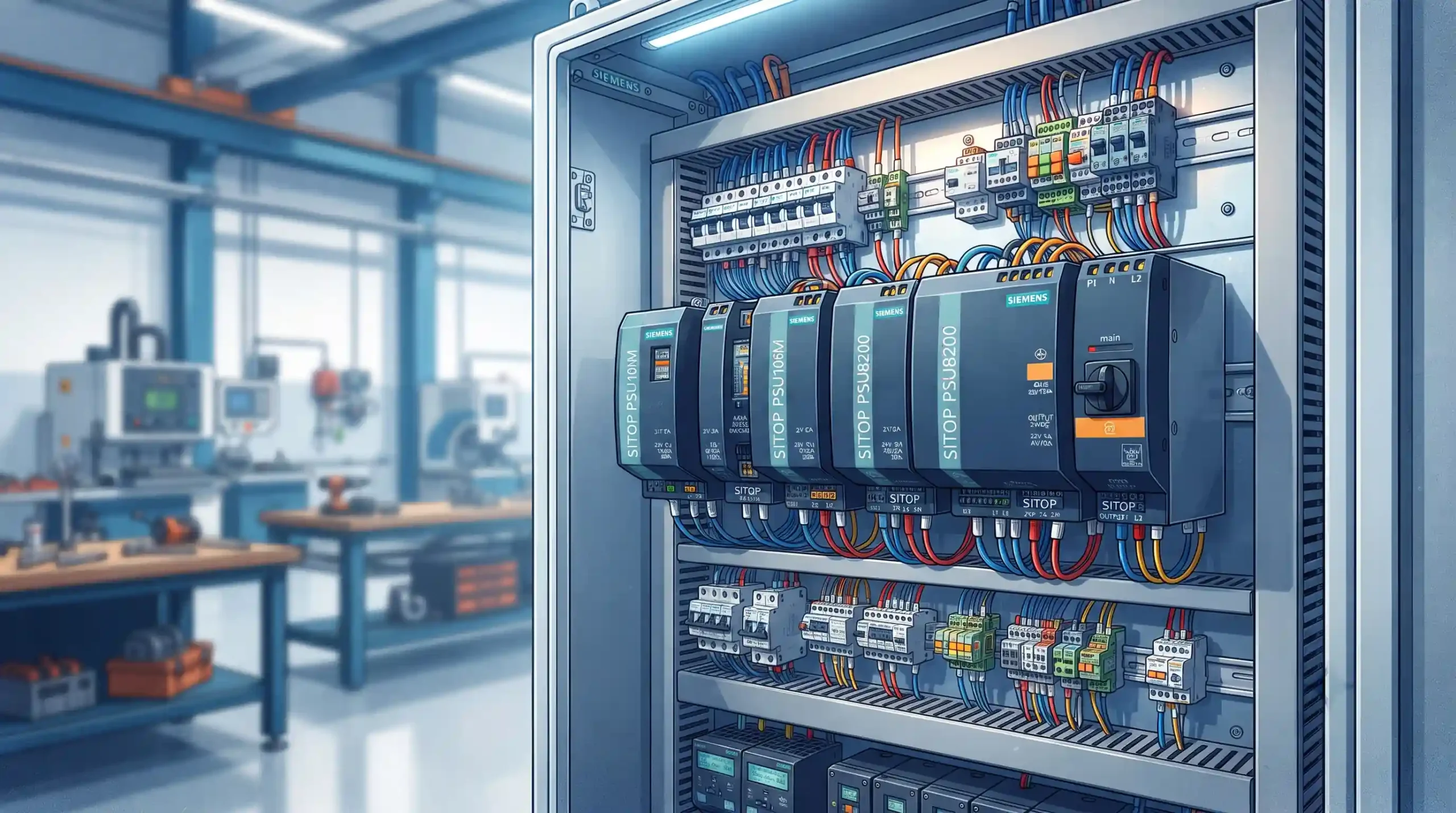

⚙️ ویژگیهای فنی و مزایای منابع تغذیه SITOP در تابلوسازی صنعتی
ویژگیهای برجسته و شاخصهای عملکردی سری SITOP
خانواده منابع تغذیه SITOP زیمنس به لطف مهندسی پیشرفته، ویژگیهای منحصربهفردی را ارائه میدهد که آنها را از سایر رقبا متمایز میسازد. یکی از مهمترین شاخصها، بازدهی بسیار بالا (Efficiency) است. راندمان بالا به معنای تولید حرارت کمتر در داخل تابلو برق است که این امر سبب کاهش نیاز به سیستمهای سرمایشی مجزا و در نتیجه کاهش مصرف انرژی کل مجموعه میگردد.
علاوه بر راندمان، محدوده وسیع ولتاژ ورودی تکفاز و سهفاز به کاربر اجازه میدهد تا بدون نگرانی از نوسانات شدید برق شهر یا ژنراتور، ولتاژ ۲۴ ولت کاملاً صاف و ایزولهای را دریافت کند. سیستمهای حفاظتی داخلی شامل حفاظت در برابر اتصال کوتاه (Short Circuit)، اضافه بار (Overload)، ولتاژ بیش از حد (Overvoltage) و افزایش دما (Overtemperature) بهصورت کاملاً هوشمند عمل کرده و از آسیب به زیرساختهای اتوماسیون جلوگیری میکنند.
مزایای کلیدی SITOP در یک نگاه
- طراحی بسیار فشرده: اشغال حداقل فضای ممکن روی ریل تابلو برق
- توانایی تحمل اضافه بار لحظهای (Extra Power): تامین جریان تا ۱۵۰ درصد جریان نامی برای راهاندازی بارهای خازنی و سلفی
- تنوع در خروجیها: ارائه ولتاژهای خروجی ۵، ۱۲، ۲۴ و ۴۸ ولت DC با جریانهای ۱.۳ تا ۴۰ آمپر
- طول عمر بالا (MTBF): میانگین زمان بین دو خرابی بسیار بالا به لطف استفاده از خازنها و قطعات باکیفیت صنعتی
هنگام طراحی تابلوهای برق کنترلی، استفاده از یک منبع تغذیه با مشخصات استاندارد سبب افزایش اعتبار پروژه و کاهش هزینههای نگهداری و تعمیرات در طول زمان خواهد شد. در ادامه مشخصات فنی سریهای مختلف این خانواده را بررسی خواهیم کرد.
آیا افت ولتاژ یا نوسان برق، طول عمر تجهیزات تابلو برق شما را تهدید میکند؟ خانواده POWER SUPPLY در لاجیک کالا با ارائه منابع تغذیه صنعتی پایداری همچون SITOP زیمنس و S8VK امرن، جریان برق یکنواخت و ایمن سیستم را تضمین میکند.
✅ تامین ولتاژ مستقیم و کاملاً تثبیتشده
✅ راندمان بالا و مقاومت در برابر نوسانات
✅ نصب آسان روی ریل تابلوهای صنعتی
همین حالا منبع تغذیه مورد نیاز خود را از لاجیک کالا تهیه کنید!
📊 بررسی دستهبندی و سریهای مختلف منبع تغذیه SITOP زیمنس
آشنایی با گروههای مختلف منابع تغذیه SITOP
زیمنس خانواده SITOP را در چهار گروه اصلی دستهبندی کرده است تا کاربران بتوانند متناسب با پیچیدگی پروژه و بودجه تعیینشده، مناسبترین گزینه را انتخاب کنند. این گروهها شامل سریهای SITOP lite، SITOP compact، SITOP smart و سری پیشرفته SITOP PSU8200 (Modular) هستند. هر یک از این سریها برای سطح خاصی از نیازهای صنعتی مهندسی شدهاند.
سری SITOP lite به عنوان گزینه پایه و اقتصادی، برای کاربردهای استاندارد و عمومی که نیاز به امکانات جانبی پیچیده ندارند بسیار مناسب است. در مقابل، سری SITOP compact با عرض بسیار کم، بهترین انتخاب برای جعبههای فرمان کوچک و تابلواصلی با محدودیت شدید فضا محسوب میشود.
مقایسه جامع خانواده منابع تغذیه SITOP زیمنس
جدول زیر مقایسهای کاربردی میان چهار سری اصلی منبع تغذیه SITOP ارائه میدهد تا فرایند تصمیمگیری برای خرید شفافتر گردد:
| سری منبع تغذیه | کاربرد اصلی | بازدهی انرژی | محدوده جریان خروجی | ویژگیهای برجسته |
|---|---|---|---|---|
| SITOP lite | کاربردهای پایه و عمومی | ۸۹٪ تا ۹۲٪ | ۲.۵ تا ۲۰ آمپر | قیمت مناسب، ورودی دامنه وسیع دستی |
| SITOP compact | تابلوهای کوچک و توزیع | ۸۷٪ تا ۹۰٪ | ۰.۶ تا ۶.۵ آمپر | عرض بسیار باریک، مصرف توان بیپاسخ کم |
| SITOP smart | خطوط تولید استاندارد صنعتی | ۹۰٪ تا ۹۴٪ | ۲.۵ تا ۴۰ آمپر | تحمل ۱۵۰٪ اضافه بار، سویچینگ خودکار ورودی |
| SITOP PSU8200 | سیستمهای پیچیده و حساس | ۹۳٪ تا ۹۵٪ | ۵ تا ۴۰ آمپر | ارتباط با شبکه، بازدهی فوقالعاده، قابلیت توسعه ماژولار |
انتخاب صحیح میان این سریها نیازمند ارزیابی دقیق توان درخواستی تجهیزات است. مهندسان متقاضی میتوانند جهت دریافت جزئیات بیشتر به فروشگاه اتوماسیون صنعتی لاجیک کالا مراجعه کرده و کاتالوگهای فنی هر محصول را بررسی نمایند.

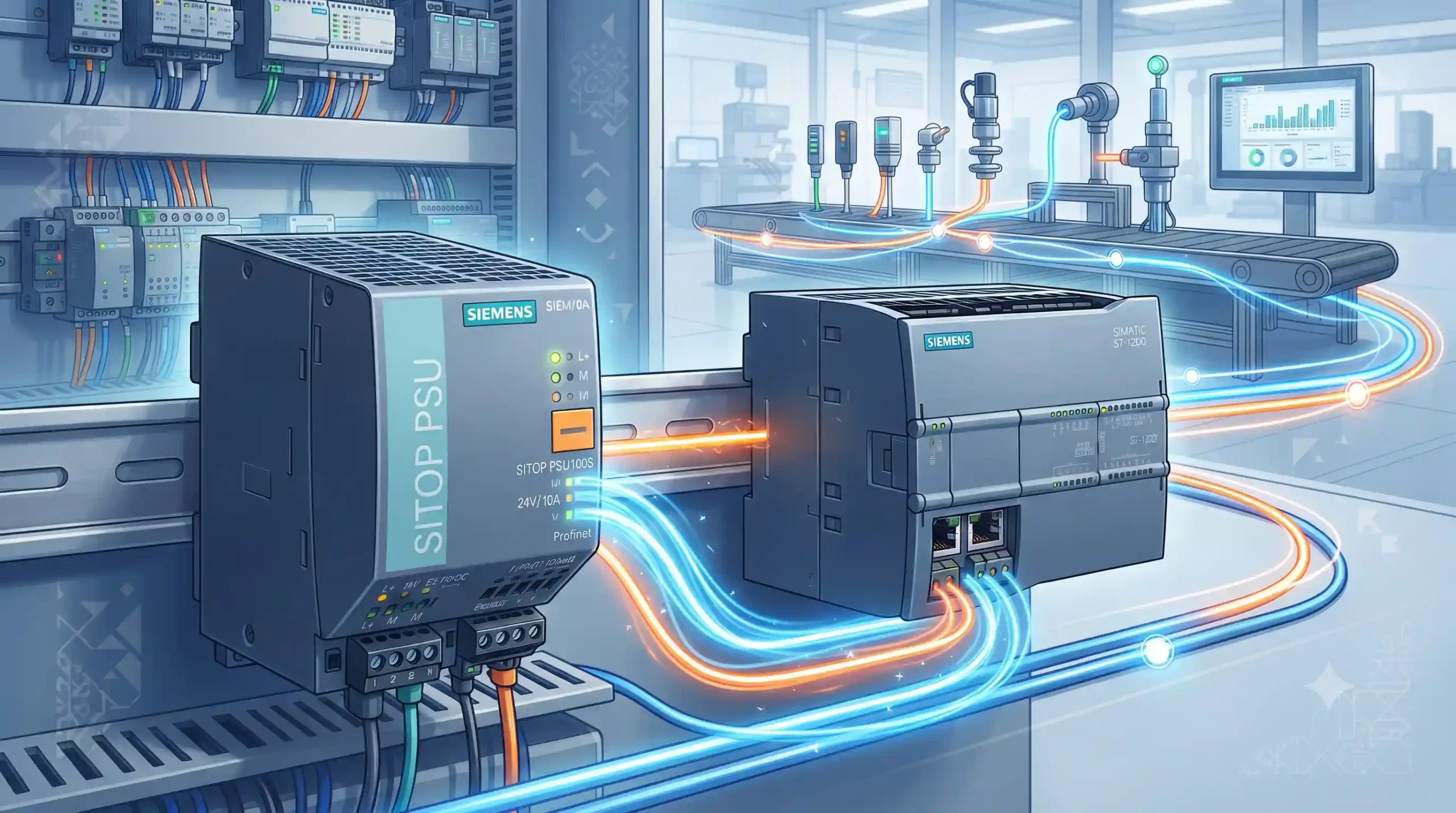

🛠️ نقش منبع تغذیه SITOP در عملکرد بهینه PLC S7-1200 و سیستمهای کنترلی
تغذیه پایدار؛ شرط اول عملکرد دقیق کنترلرهای صنعتی
سیستمهای کنترل برنامهپذیر (PLC) به عنوان مغز متفکر فرآیندهای صنعتی، حساسیت بالایی نسبت به کیفیت ولتاژ تغذیه دارند. سری پیالسی S7-1200 زیمنس به عنوان یکی از پرکاربردترین کنترلرها در صنایع مختلف، نیازمند ولتاژ ۲۴ ولت DC کاملاً تثبیتشده است. بروز هرگونه افت ولتاژ یا نویز روی خط تغذیه میتواند موجب اختلال در کارتهای ورودی/خروجی آنالوگ، خطای پردازش در پردازنده مرکزی (CPU) یا حتی از دست رفتن دادههای موقعیتسنجی شود.
منابع تغذیه SITOP بهطور ویژه برای هماهنگی کامل با PLCهای سری S7 طراحی شدهاند. طراحی ظاهری و ابعاد برخی مدلها نظیر SITOP PM1200 بهگونهای است که دقیقاً در کنار پردازنده S7-1200 روی ریل قرار گرفته و ترکیب بصری و فنی یکپارچهای را در تابلو ایجاد میکند. علاوه بر این، خروجی بدون نویز این منابع تغذیه تضمین میکند که سیگنالهای حساس سنسورهای آنالوگ با بالاترین دقت توسط کارتهای ورودی خوانده شوند.
مزایای بهکارگیری SITOP در کنار S7-1200
اگر قصد راهاندازی خطوط تولید اتوماتیک را دارید، برای کسب اطلاعات جامعتر درباره نحوه انتخاب و خرید کنترلر مناسب، حتماً مطالعه مقاله راهنمای خرید PLC S7-1200 از فروشگاه اتوماسیون صنعتی لاجیک کالا را در برنامه خود قرار دهید. ترکیب یک کنترلر مطمئن با منبع تغذیه SITOP ریسک توقفهای ناخواسته خط تولید را به صفر نزدیک میکند.
- حفاظت عالی در برابر اسپایکهای ولتاژی ناشی از قطع و وصل کنتاکتورها
- امکان تامین جریان لحظهای بالا هنگام روشن شدن کارتهای توسعه I/O
- تثبیت ولتاژ خروجی حتی در صورت افت ۱۰ تا ۱۵ درصدی ولتاژ برق ورودی شبکه
🔄 نقش تغذیه پایدار در درایوها و نمایشگرهای صنعتی
تأثیر جریان DC باکیفیت بر عملکرد VFDها و پنلهای اپراتوری
در یک سیستم اتوماسیون جامع، علاوه بر PLC، تجهیزات دیگری مانند اینورترها (VFD)، سروودرایوها و نمایشگرهای اپراتوری (HMI) حضور دارند. بخش کنترلی و مدارهای الکترونیکی فرمان در درایوهای صنعتی برای روشن ماندن و پردازش الگوریتمهای حرکتی، نیازمند ولتاژ ۲۴ ولت مستقل از شبکه قدرت هستند. اگر منبع تغذیه تابلویی نتواند جریان ایزولهای ارائه دهد، هارمونیکهای تولید شده توسط اینورترها ممکن است به مدارهای کنترلی آسیب برسانند.
به عنوان مثال، هنگام بررسی و مقایسه درایو ATV320 در فروشگاه اتوماسیون صنعتی لاجیک کالا مشهود است که عملکرد دقیق مدارهای ایمنی و ورودیهای دیجیتال درایو، وابسته به تغذیه ۲۴ ولت بدون ریپل است. استفاده از منبع تغذیه SITOP زیمنس مانع از انتقال نویزهای شدید ناشی از سوییچینگ IGBTهای درایو به سایر بخشهای تابلو میشود.
تغذیه نمایشگرهای HMI و حفظ پایداری ارتباطات شبکهای
نمایشگرهای لمسی صنعتی نیز بخش حساس دیگری از سیستم هستند. برای درک بهتر اهمیت این تجهیزات، مطالعه مقاله نقش اچ ام آی GOT2000 میتسوبیشی در فروشگاه قطعات اتوماسیون صنعتی دیدگاه عمیقی درباره حساسیت صفحات نمایشگر و پورتهای ارتباطی شبکه به شما میدهد. نوسانات ولتاژ منبع تغذیه میتواند باعث بازنشانی پورتهای ارتباطی مانند Ethernet یا RS485 در HMI شده و ارتباط اپراتور با کل خط را قطع کند.
منابع تغذیه SITOP با حذف نویزهای خط و ارائه ولتاژ کاملاً رگولهشده، عملکرد مداوم و بدون وقفه پنلهای HMI و درایوهای صنعتی را در سختترین شرایط محیطی تضمین میکنند.
آیا به دنبال اتصال مستقیم و بدون قطع تجهیزات اتوماسیون به شبکه صنعتی هستید؟ خانواده NETWORK / SAFETY در لاجیک کالا با ارائه تجهیزات SCALANCE، شبکه صنعتی کارخانه شما را بدون تداخل نویز پایدار نگه میدارد.
✅ نرخ انتقال بالا برای حجم زیاد دادهها
✅ کارکرد بینقص در دمای بالای صنعتی
✅ قابلیت پیکربندی و مدیریت بسیار آسان
سوئیچهای شبکه صنعتی را با قیمت مناسب از لاجیک کالا بخواهید!

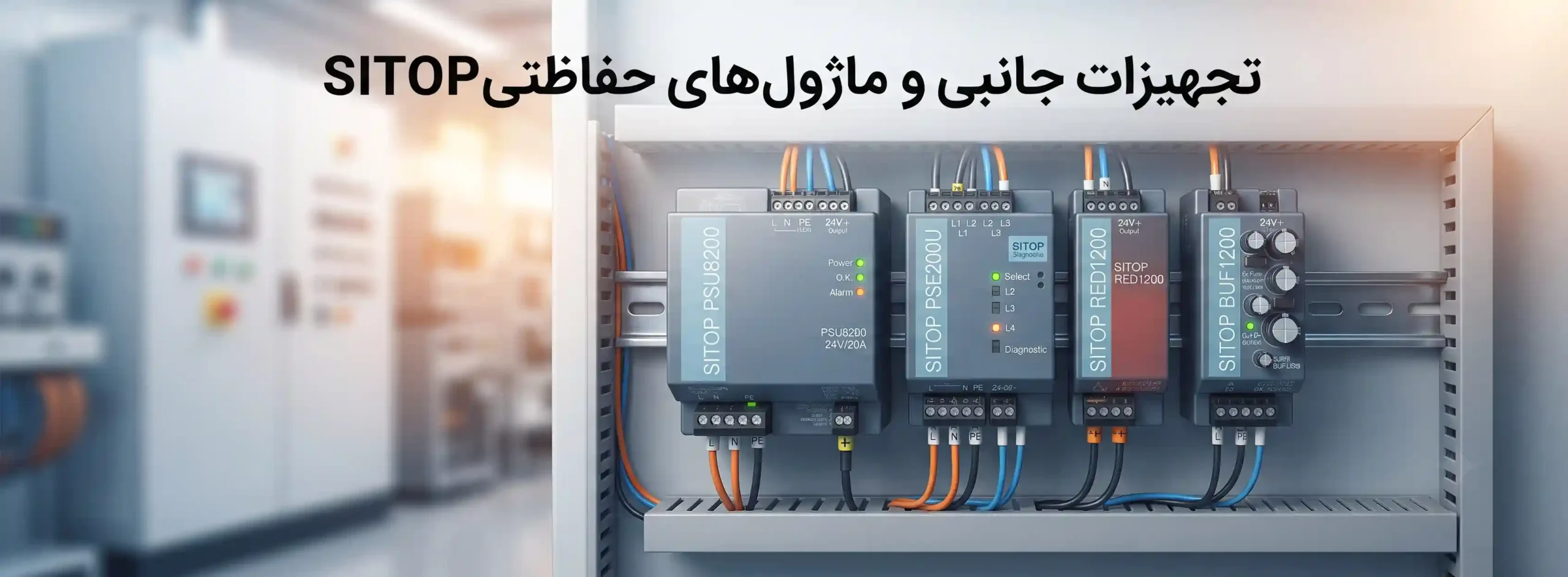

🛡️ تجهیزات جانبی و ماژولهای حفاظتی SITOP
افزایش قابلیت اطمینان سیستم با ماژولهای مکمل SITOP
در پروژههای حساس مانند صنایع نفت و گاز، داروسازی و خطوط مونتاژ پیوسته، تنها استفاده از یک منبع تغذیه ساده کافی نیست. برای دستیابی به بالاترین سطح پایداری و جلوگیری از قطعی کامل برق DC، زیمنس ماژولهای جانبی بسیار پیشرفتهای را در کنار منابع تغذیه SITOP عرضه کرده است. این ماژولها امکان ساخت سیستمهای تغذیه بدون وقفه و ایزولاسیون کامل خطوط را فراهم میسازند.
انواع ماژولهای جانبی SITOP
- ماژولهای رداندنسی (Redundancy Modules): موازیسازی دو منبع تغذیه مجزا به گونهای که در صورت سوختن یا قطع شدن یکی، منبع دوم بدون حتی یک میلیثانیه وقفه بار را تغذیه کند.
- ماژولهای انتخابگری (Selectivity Modules): تقسیم جریان خروجی به چند کانال مجزا. در صورت بروز اتصال کوتاه در یک مصرفکننده، تنها کانال مربوطه قطع میشود و سایر خطوط به کار خود ادامه میدهند.
- ماژولهای بافر و DC UPS: تامین انرژی ذخیره در خازنها یا باتریها برای نگهداری برق ۲۴ ولت در زمان قطعی کامل برق ورودی از چند ثانیه تا چند ساعت.
با ترکیب منابع تغذیه SITOP و این ماژولهای هوشمند، ایمنی خط تولید به ۱۰۰ درصد نزدیک میشود. جهت بررسی دقیق مدلسازی و انتخاب ماژولهای حفاظتی مناسب، کارشناسان فنی در فروشگاه اتوماسیون صنعتی لاجیک کالا آماده ارائه مشاوره تخصصی به مهندسان و پیمانکاران محترم هستند.
💡 راهنمای انتخاب و محاسبات جریان مصرفی منبع تغذیه تابلویی
گام به گام تا سایزینگ دقیق منبع تغذیه SITOP
یکی از اشتباهات رایج در طراحی تابلوهای برق اتوماسیون، عدم محاسبات درست جریان مصرفی تمام تجهیزات متصل به خط ۲۴ ولت است. انتخاب منبع تغذیه با توان کمتر از حد نیاز موجب داغ شدن بیش از حد، افت ولتاژ و تریپهای مداوم میشود؛ از سوی دیگر، انتخاب توان بسیار بالاتر هزینه اولیه پروژه را بهطور غیرضروری افزایش میدهد.
مراحل محاسبه توان و جریان مورد نیاز
برای محاسبه دقیق، ابتدا باید فهرستی از تمامی تجهیزاتی که از ولتاژ ۲۴ ولت تغذیه میکنند تهیه شود. این تجهیزات شامل CPU پیالسی، کارتهای ورودی/خروجی، سنسورهای نوری و القایی، رلههای کمکی، کنتاکتورهای ۲۴ ولت و پنل HMI است. سپس جریان نامی هر کدام را جمع کرده و ضریب اطمینان مناسب را اعمال میکنیم.
| نوع تجهیزات | تعداد تقریبی | جریان مصرفی هر کدام (آمپر) | مجموع جریان (آمپر) |
|---|---|---|---|
| کنترلر S7-1200 + کارتها | ۱ مجموعه | ۰.۸ A | ۰.۸ A |
| نمایشگر HMI هفت اینچ | ۱ عدد | ۰.۴ A | ۰.۴ A |
| سنسورهای نوری و القایی | ۱۰ عدد | ۰.۰۵ A | ۰.۵ A |
| رلههای واسطه و بوبین شیرها | ۸ عدد | ۰.۱ A | ۰.۸ A |
| مجموع جریان پایهای | – | – | ۲.۵ آمپر |
| با اعمال ضریب اطمینان (۳۰٪) | – | – | ۳.۲۵ آمپر -> انتخاب SITOP 5A |
همانطور که در جدول بالا مشاهده میشود، برای جریانی حدود ۲.۵ آمپر، بهترین گزینه انتخاب یک منبع تغذیه SITOP ۵ آمپری است تا منبع تغذیه همواره در محدوده بار بهینه (حدود ۶۰ تا ۷۰ درصد توان نامی) کار کند و طول عمر آن حداکثری باشد.
🛒 خرید اورجینال تجهیزات SITOP از فروشگاه اتوماسیون صنعتی لاجیک کالا
چرا لاجیک کالا انتخابی مطمئن برای صنعتگران است؟
با توجه به وجود محصولات تقلبی و نامرغوب در بازار تجهیزات برق و اتوماسیون، اطمینان از اصالت کالا مهمترین دغدغه مهندسان و مدیران خرید کارخانجات است. استفاده از منابع تغذیه نامرغوب میتواند تمام تجهیزات گرانقیمت تابلو مانند PLCها و درایوها را با خطر آسیب جدی مواجه کند. فروشگاه اتوماسیون صنعتی لاجیک کالا با تمرکز ویژه بر تأمین محصولات اورجینال از برندهای معتبری همچون زیمنس، این دغدغه را بهطور کامل برطرف کرده است.
تعهد به ارائه کالای اصل، قیمتگذاری منصفانه و شفاف، ارسال سریع به سراسر کشور و پشتیبانی فنی پیش از خرید، از جمله مهمترین اصول کاری مجموعه لاجیک کالا است. شما میتوانید با اطمینان خاطر انواع سریهای منبع تغذیه SITOP زیمنس را در توانها و جریانهای مختلف بررسی کرده، مشخصات فنی آنها را مقایسه نموده و اقدام به ثبت سفارش نمایید.
خدمات تخصصی لاجیک کالا در حوزه اتوماسیون
تیم مهندسی لاجیک کالا علاوه بر فروش تجهیزات، آماده ارائه مشاوره فنی در زمینه انتخاب دقیق منبع تغذیه، محاسبات بار تابلو و طراحی سیستمهای رداندنس میباشد. برای کسب اطلاعات بیشتر، مشاهده قیمتهای روز و دریافت مشاوره رایگان همین امروز به وبسایت لاجیک کالا مراجعه فرمایید.
| شماره | سوال | پاسخ |
|---|---|---|
| ۱ | منبع تغذیه SITOP چیست؟ | خانوادهای از منابع تغذیه صنعتی ساخت زیمنس است که ولتاژ AC را به ولتاژ تثبیتشده 24V DC تبدیل میکند. |
| ۲ | مهمترین مزیت سری SITOP PSU8200 چیست؟ | راندمان تا ۹۵٪، قابلیت ارتباط تحت شبکه، ورودی دامنه گسترده و ماژولار بودن از مزایای این سری است. |
| ۳ | تفاوت سری SITOP lite و SITOP smart چیست؟ | سری lite اقتصادی و برای کاربردهای عمومی است، اما سری smart توان بالاتری داشته و قابلیت اضافه بار ۱۵۰٪ دارد. |
| ۴ | آیا منبع تغذیه SITOP در برابر اتصال کوتاه مقاوم است؟ | بله، تمامی مدلهای SITOP دارای مدار قطع خودکار و حفاظت هوشمند در برابر اتصال کوتاه هستند. |
| ۵ | چگونه جریان مناسب منبع تغذیه را محاسبه کنیم؟ | مجموع جریان تمام مصرفکنندهها را محاسبه کرده و ۳۰ درصد ضریب اطمینان به آن اضافه کنید. |
| ۶ | ماژول Redundancy در SITOP چه نقشی دارد؟ | دو منبع تغذیه را موازی میکند تا در صورت خرابی یکی، دیگری بلافاصله و بدون قطعی برق را تامین کند. |
| ۷ | آیا امکان نصب منابع تغذیه SITOP روی ریل DIN وجود دارد؟ | بله، تمام مدلهای SITOP برای نصب سریع و آسان روی ریل استاندارد DIN طراحی شدهاند. |
| ۸ | ماژول Selectivity چه کاربردی دارد؟ | خروجی را به چند کانال تقسیم کرده و در صورت اتصال کوتاه یک خط، تنها همان خط را قطع میکند. |
| ۹ | آیا میتوان منبع تغذیه SITOP را از لاجیک کالا با ضمانت اصالت خرید؟ | بله، فروشگاه اتوماسیون صنعتی لاجیک کالا تمامی محصولات SITOP زیمنس را با ضمانت اصالت کالا عرضه میکند. |
| ۱۰ | ولتاژ ورودی منابع تغذیه SITOP چقدر است؟ | بستگی به مدل دارد و شامل تکفاز ۱۰۰ تا ۲۴۰ ولت AC و سهفاز ۴۰۰ تا ۵۰۰ ولت AC میباشد. |
